Hướng dẫn lắp đặt và cài đặt, cấu hình Module Input Lumi - Zigbee

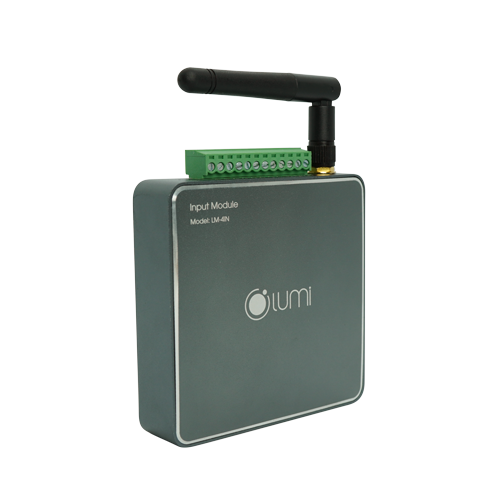

Mã sản phẩm: LM-INPUT

- Thiết bị LM-INPUT giúp các tích hợp cảm biến của các hãng khác vào hệ sinh thái Lumi Life. Khi đó, các cảm biến có thể gửi thông tin trạng thái lên bộ điều khiển trung tâm để theo dõi hoặc thiết lập làm đầu vào cho các Rule tự động.

- Sản phẩm hỗ trợ chuyển đổi tín hiệu từ các cảm biến không có Zigbee nhưng có đầu ra là dạng tiếp điểm khô hoặc ướt (Wet - Dry contact) vào hệ sinh thái Lumi.

- Các thiết bị có thể tích hợp vào Input Module có thể kể đến như: Cảm biến hàng rào, Cảm biến khói, Cảm biến khí ga, Cảm biến CO, Cảm biến mưa...

Video chi tiết

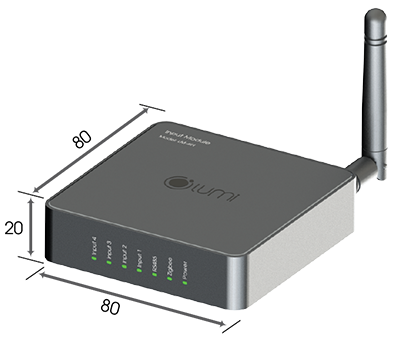

Thông số kỹ thuật

Lắp đặt thiết bị

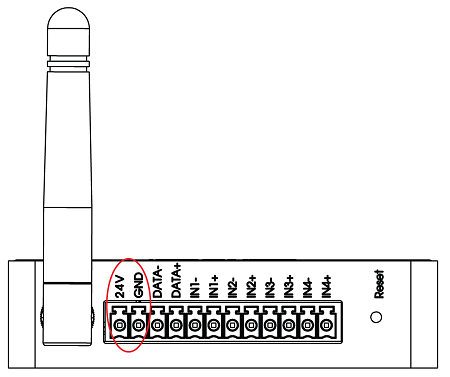

Người dùng cấp nguồn điện 9 – 24V DC vào chân 24V và GND.

Thiết bị LM-Input sử dụng điện 1 chiều nên cần sử dụng nguồn điện hợp lý, tránh cháy nổ.

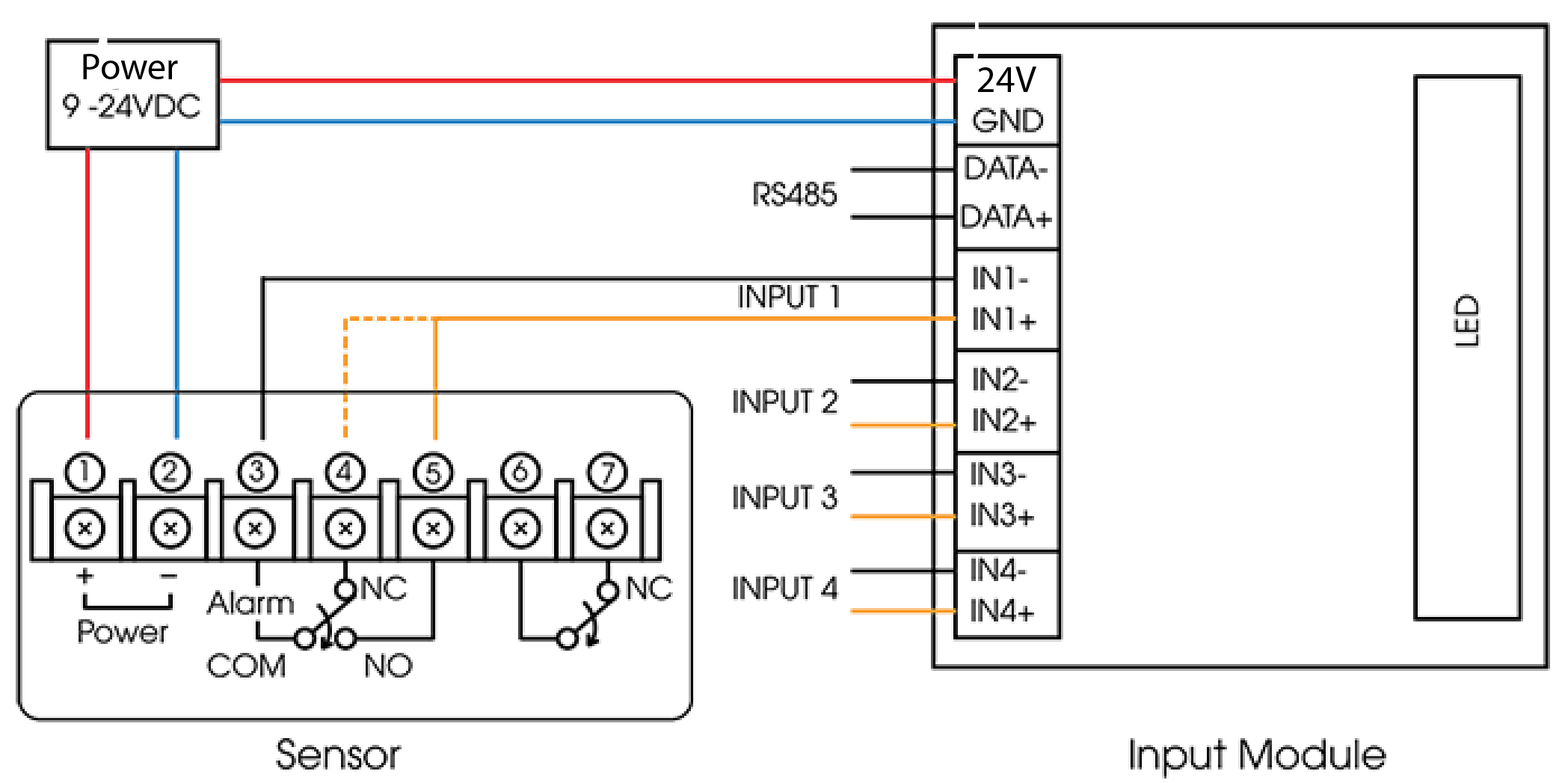

Chân 24V: Cực (+) nguồn 9-24V DC.
Chân GND: Cực (-) nguồn 9-24V DC.
Chân IN1- : Đấu chân COM của cảm biến.
Chân IN1+ : Đấu chân NC hoặc NO của cảm biến.
NO: tiếp điếp thường mở.
NC: tiếp điểm thường đóng.
Các đầu vào IN 2,3,4 đấu tương tự như IN 1.
Chân RS485: Không sử dụng.

Cài đặt thiết bị

Cho thiết bị gia nhập mạng

Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.

Người dùng đăng nhập vào App Lumi Life => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Zigbee => Chọn “Gia nhập mạng”.

(Chi tiết xem cài đặt thiết bị)

Khi gia mạng thành công → Đèn Led sẽ nháy hồng 3 lần.

Trường hợp công tắc không thể gia nhập mạng, người dùng thực hiện reset thiết bị để quay về chế độ ban đầu.

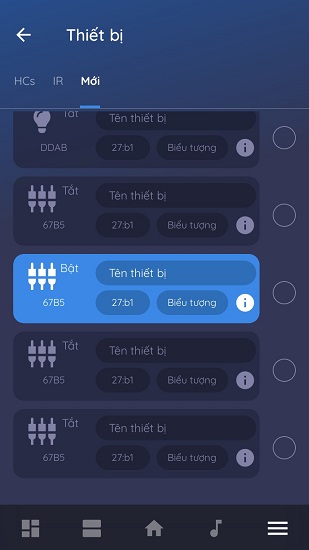

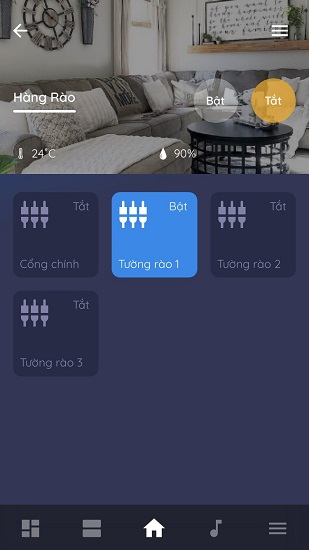

Sau khi gia nhập mạng, Input Module sẽ hiển thị trên App có 4 icon tương ứng với 4 đầu vào độc lập.

4 icon hiển thị trên app

Sử dụng thiết bị trên ứng dụng Lumi Life

Người dùng đăng nhập vào ứng dụng Lumi Life, quan sát icon của thiết bị để biết trạng thái hoạt động của cảm biến đang kết nối với Input Module:

Icon sáng: Cảm biến bật

(VD: Phát hiện có khói, khí gas, vượt tường rào…).
Icon tối: Cảm biến tắt

(Cảm biến không phát hiện thấy đối tượng).

Người dùng có thể cấu hình Rule với thiết bị đầu vào là trạng thái của Input Module.

Biểu tượng thiết bị trong hình là mặc định, quý khách hàng có thể thay đổi theo tùy ý mục đích sử dụng.

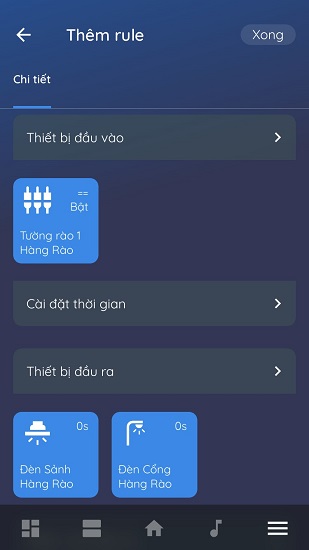

Cài đặt Rule tự động với Input Module

Reset thiết bị

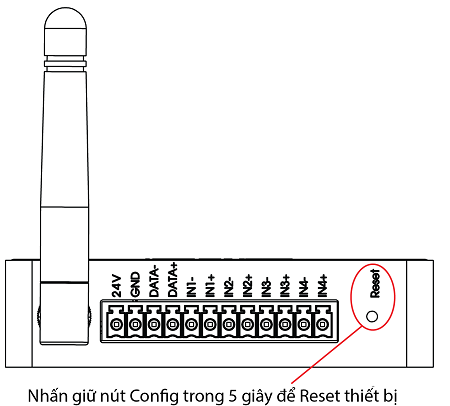

- Để reset thiết bị, người dùng sử dụng que sim để nhấn giữ nút Config trong 5 giây.

- Sau khi reset thành công, Led Zigbee sẽ nháy hồng 3 lần sau đó nháy đỏ 3 lần.

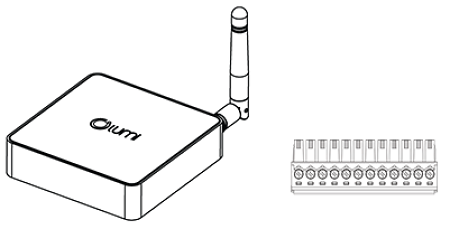

Bộ đóng gói sản phẩm

Hộp đóng gói sản phẩm bao gồm: 1 bộ Input Module & 1 bộ Connecto
