Hướng dẫn lắp đặt và cà đặt Công tắc cửa cuốn WIFI Lumi

Tổng quát

- Mã sản phẩm: LM-S3R/W

- Dòng sản phẩm này hỗ trợ cho cả 2 loại cửa cuốn có tín hiệu điều khiển (24V ) và (220V ).

- Thiết bị công tắc cửa cuốn WIFI của Lumi hỗ trợ điều khiển động cơ cửa cuốn.

- Giao thức truyền thông không dây Wifi.

- Phương thức điều khiển: bằng tay, điều khiển từ xa trên ứng dụng Lumi Life+ (thông qua bộ điều khiển trung tâm) hoặc app Lumi IoT.

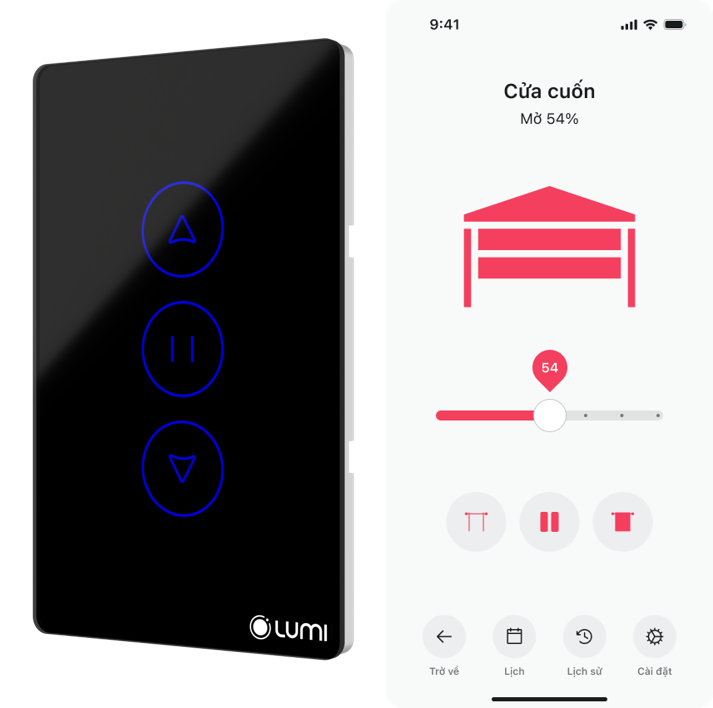

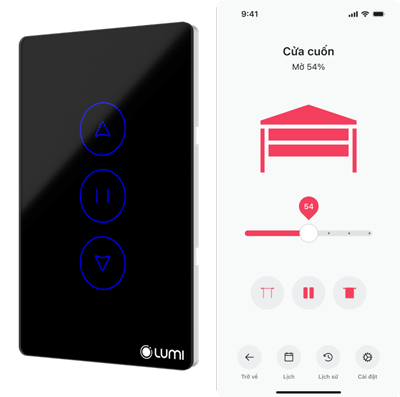

Hình ảnh sản phẩm

Thông số kỹ thuật

Điện áp hoạt động	110 - 240V AC ~ 50/60Hz
Nhiệt độ hoạt động	0℃ - 50℃
Truyền thông	WIFI
Công suất phát	10 dbm
RF Frequency	2.4GHz
Hỗ trợ chống ẩm	Có (Tương tự công tắc Luto)
Công suất tiêu thụ không tải	< 0.5W

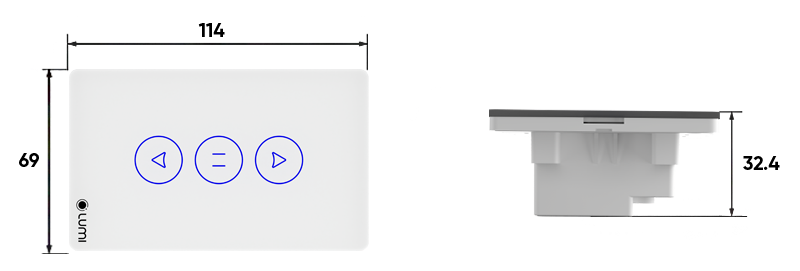

Kích thước (D x R x C)	Chữ nhật: 114 x 69 x 32.4 mm (Không có công tắc vuông)

Kích thước công tắc chữ nhật

Lắp đặt thiết bị

Trước khi lắp đặt ta cần phải thực hiện bước khảo sát hạ tầng, để đảm bảo việc lắp đặt được thuận lợi.

- Chân L: đấu dây lửa của nguồn điện.

- Chân N: đấu dây trung tính của nguồn điện.

- Chân C: đấu dây tín hiệu chung (Com) của động cơ cửa cuốn.

- Chân <> : đấu dây tín hiệu mở.

- Chân \\ : đấu dây tín hiệu dừng.

- Chân >< : đấu dây tín hiệu đóng.

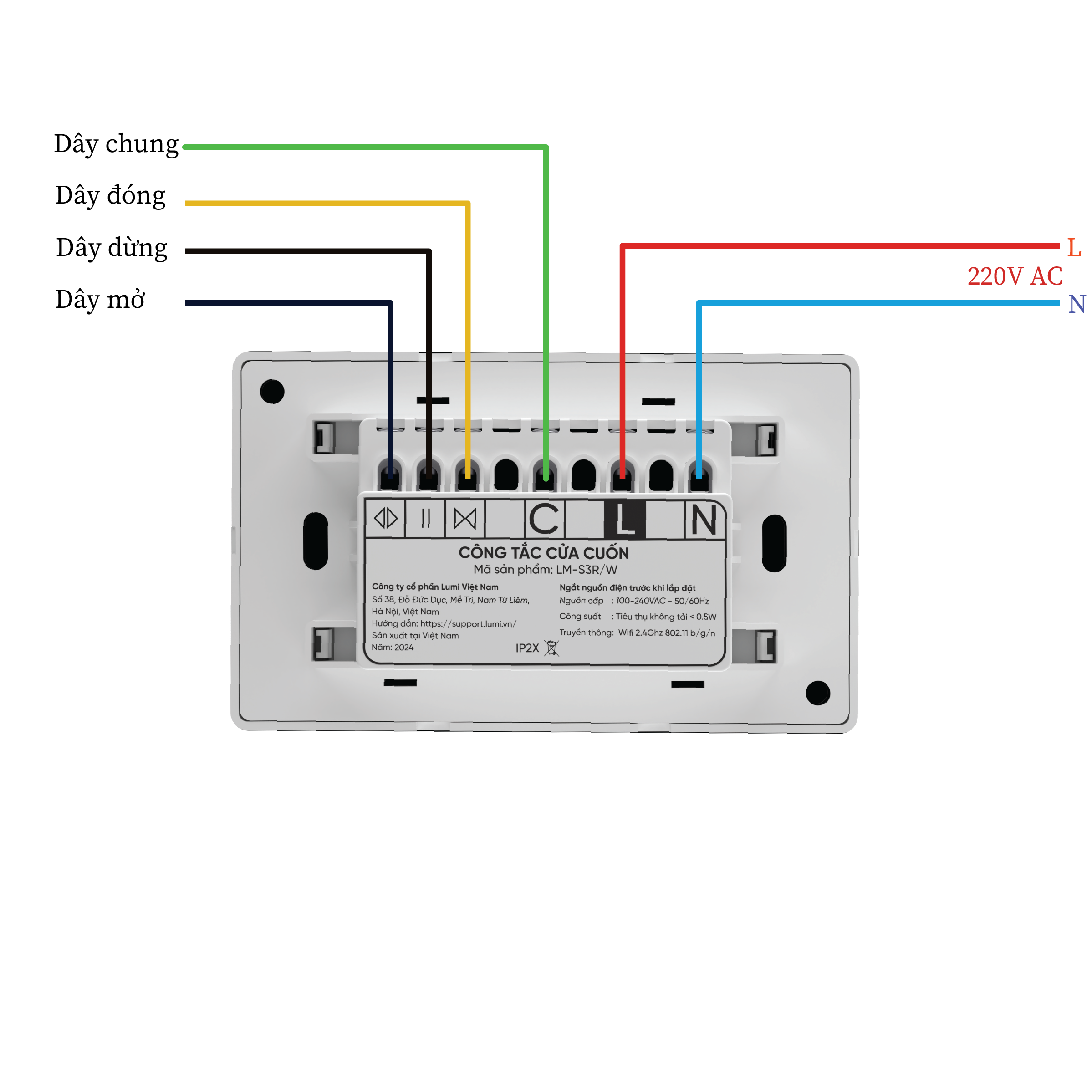

Sơ đồ đấu nối

Chọn loại cửa cuốn

Công tắc cửa cuốn Wifi hỗ trợ cả 2 loại ( 220v và 24v). Ta sẽ chọn kiểu cửa cuốn tương ứng để điều khiển.

Mode mặc định của công tắc cửa cuốn sẽ là loại tín hiệu 220V

Chọn loại cửa cuốn trên công tắc

Ta thao tác trên thiết bị:

- Bước 1: Nhấn giữ nút config trong 3s đến led số 1 nháy hồng thì nhả ra → vào mode cấu hình chọn loại cửa cuốn.

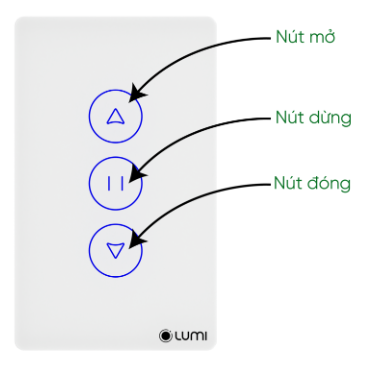

- Bước 2: Quan sát màu led hiển thị trên nút “Mở” (Open) để biết loại cửa cuốn đang chọn là gì. Ta nhấn vào nút “Mở” (Open) để đổi mode.

                  +  Led sáng đỏ --→ Cửa cuốn 220V

                  +  Led sáng xanh --→ Cửa cuốn 24V

- Bước 3: Nhấn nút config 1 lần để lưu lại và thoát mode.

Chọn loại cửa cuốn trên App

Thiết bị hỗ trợ chọn loại cửa cuốn trên App:

- Cửa cuốn 24V.

- Cửa cuốn 220V.

Chọn loại cửa cuốn trên App

Sử dụng thiết bị

Sau khi cảm ứng mở khóa

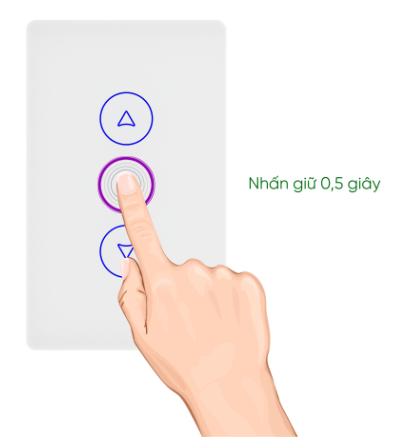

- Ta thao tác nhấn giữ 0,5 giây vào nút điều khiển trên mặt cảm ứng công tắc để điều khiển cửa cuốn.

Sử dụng thiết bị

Tự động khóa/ Mở khóa cảm ứng/ Điều khiển

- Người dùng chạm tay vào vòng tròn cảm ứng trên công tắc để mở/dừng/đóng cửa cuốn.

- Sau 15 giây mà không có tác động từ người dùng, công tắc sẽ tự vào chế độ chống nhảy cảm ứng, Led nút “Dừng” sẽ nháy hồng liên tục với chu kỳ 2s và các nút sẽ không điều khiển được trên công tắc

- Để sử dụng lại, người dùng nhấn giữ nút Dừng 0,5 giây.

Mở khóa cảm ứng thiết bị

Khóa cảm ứng

Sau khi khóa cảm ứng, người dùng sẽ không thể bật/tắt bằng tay và chỉ có thể điều khiển bằng App Lumi Life.

Để khóa tất cả nút cảm ứng: Nhấn nhanh nút Config 10 lần liên tiếp để khóa và mở khóa nút cảm ứng.
Khóa cảm ứng - Tất cả led nháy đỏ 5 lần.
Mở khóa cảm ứng - Tất cả led nháy xanh 5 lần.

Khóa mạch cảm ứng thiết bị

Học hành trình

Trước khi học hành trình cho cửa cuốn, ta nên kéo cửa lên hoàn toàn từ trước.

Kéo cửa cuốn lên để học hành trình

- Bước 1:
Nhấn giữ nút số 2 trong 3s đến khi Led trên nút 2 sáng hồng thì thả tay.

- Bước 2:
Nhấn nút số 3, lúc này Led trên nút số 2 và số 3 sẽ sáng hồng để báo hiệu đang học hành trình đóng.

Đợi đến khi rèm đóng hoàn toàn → Chuyển sang bước 3.

- Bước 3:
Nhấn nút số 2, lúc này Led trên nút số 1 và số 2 sẽ sáng hồng để báo hiệu đang học hành trình mở.

Đợi đến khi rèm mở hoàn toàn và các Led trở về màu xanh → Hoàn thành việc học hành trình

Học hành trình công tắc

Cài đặt hành trình trên App

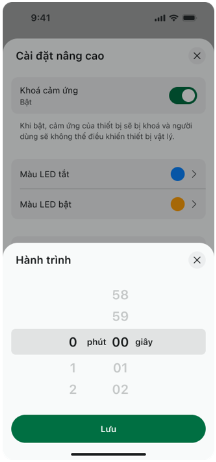

Công tắc rèm Luto có hỗ trợ tính năng cài hành trình bằng thời gian đóng, mở rèm.

Cài hành trình trên App

Cho thiết bị gia nhập mạng trên App Lumi IoT

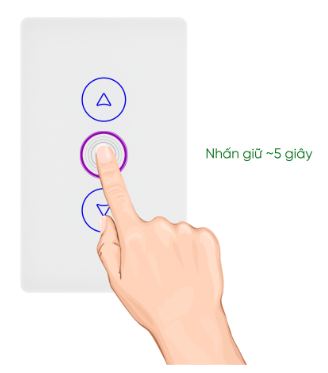

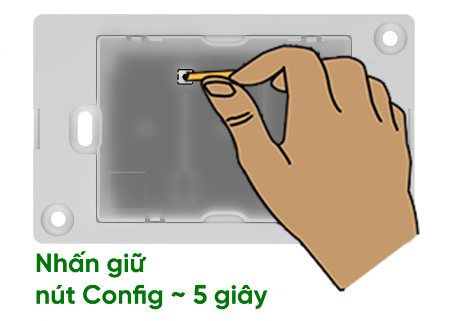

- Bước 1: Nhấn giữ nút “Dừng” (nút giữa) ~5 giây hoặc nút config ~ 5s trên thiết bị đến khi toàn bộ LED trên công tắc nháy hồng 2 lần thì nhả tay.

Lúc này toàn bộ LED trên thiết bị nháy theo chu kì 2 giây 1 lần.

Mở mạng trên thiết bị

Mở mạng trên thiết bị

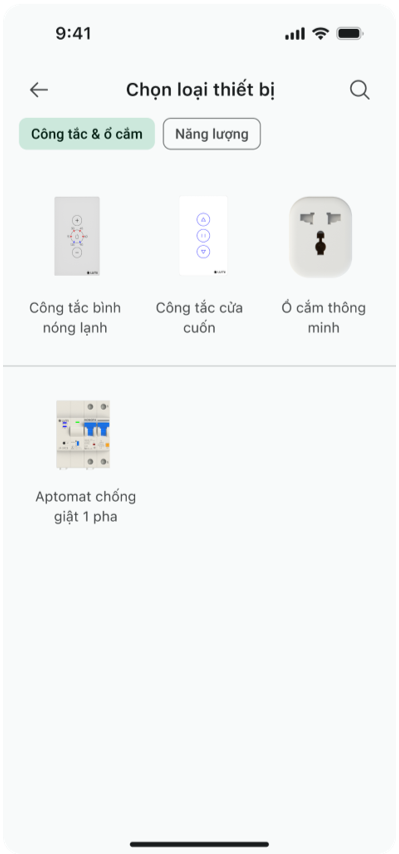

- Bước 2:Thêm thiết bị trên App.

Chọn thiết bị và làm theo hướng dẫn

Gia nhập mạng trên Master

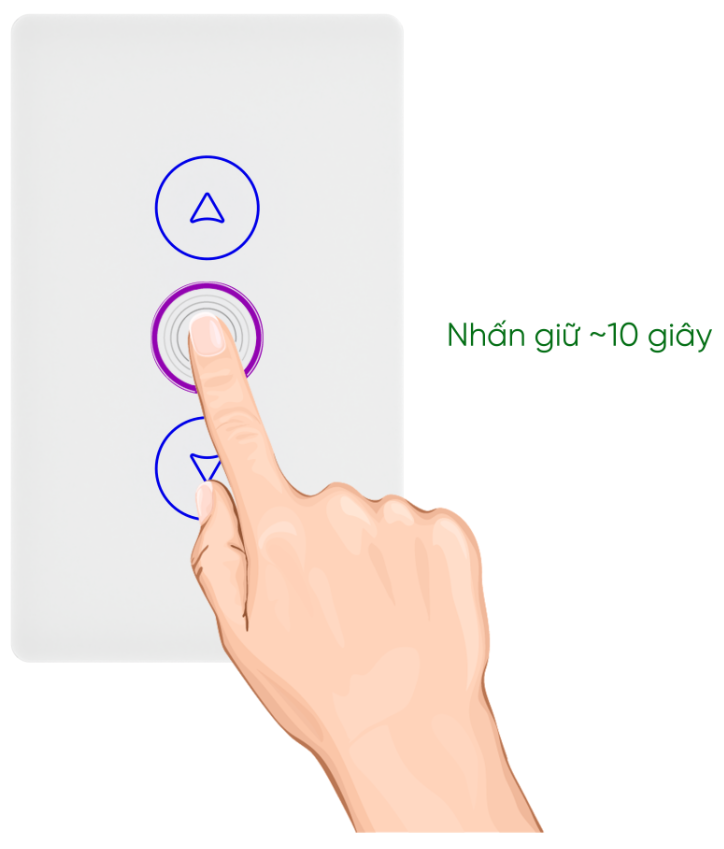

- Bước 1: Nhấn giữ nút cảm ứng 10s.

Mở mạng Master

- Bước 2: Sử dụng App bên thứ 3 để scan QR code trên thiết bị.

Cửa cuốn gia nhập Master

- Tính năng:

        + Gia nhập mạng

        + Xoá thiết bị khỏi mạng

        + Điều khiển trạng thái bật/tắt

        + Lịch, cảnh

        + Chế độ ghép đôi  (chỉ hỗ trợ trên iOS 17)

Lưu ý: Khi cấu hình thêm, sửa, xóa thiết bị thì bộ hub và điện thoại đều phải cùng 1 mạng wifi.

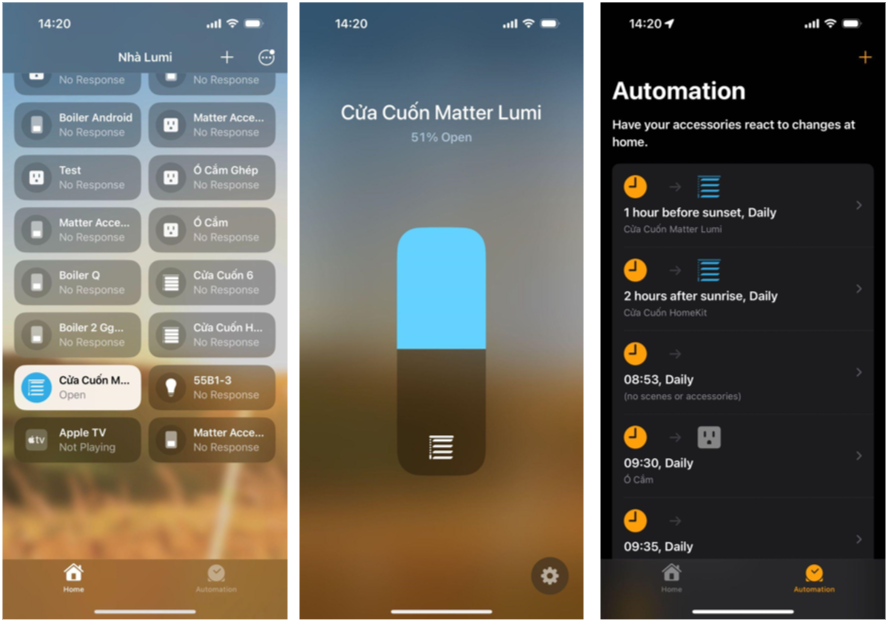

Tích hợp hệ sinh thái Lumi Life+

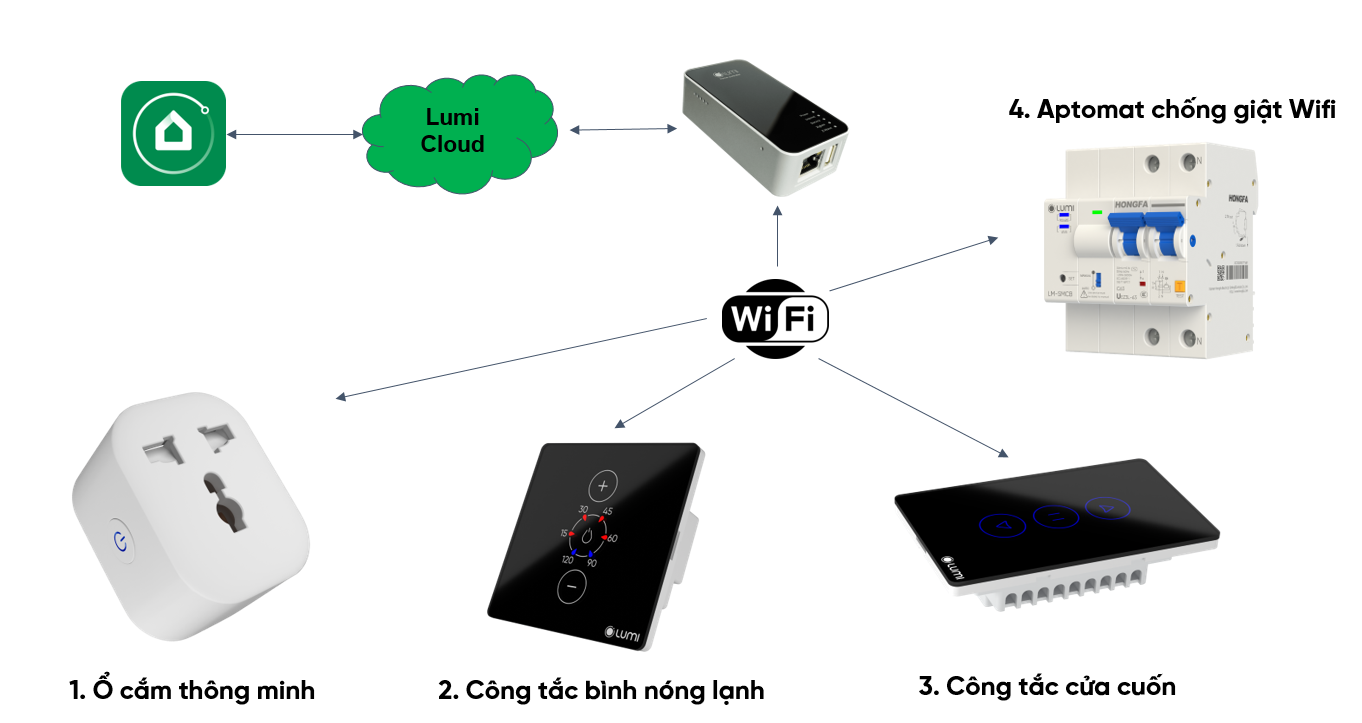

Mô hình hoạt động

Tính năng nâng cao

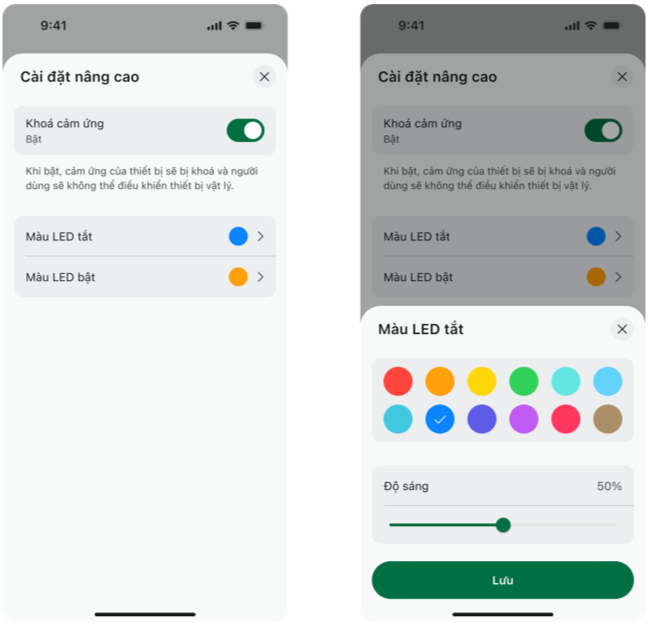

Khóa cảm ứng và thay đổi màu Led

- Thiết bị hỗ trợ khóa cảm ứng thiết bị trên app hoặc nhấn 10 lần nút config.

- Thiết bị hỗ trợ thay đổi màu Led hiển thị trên công tắc.

Khóa cảm ứng và đổi màu Led

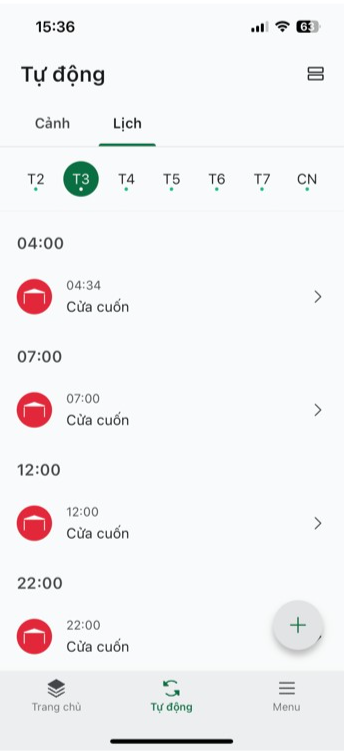

Cài đặt lịch cho thiết bị

- Cho phép cài đặt lịch để tự động bật /tắt thiết bị (Khi mất internet thiết bị vẫn hoạt động theo lịch đã cài đặt)

- Hỗ trợ tối đa 10 lịch

Cài lịch cho thiết bị

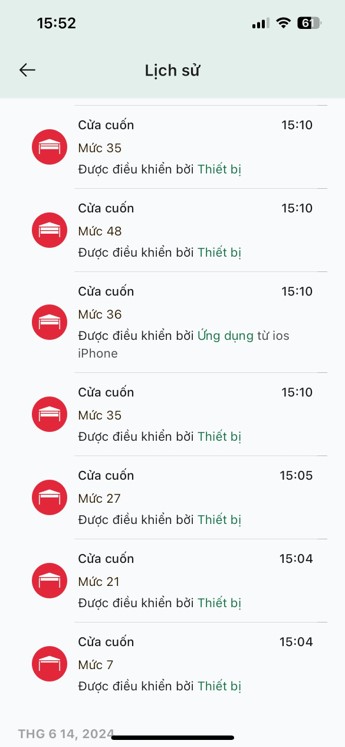

- Lịch sử thiết bị: Hiển thị thời gian bật/tắt của thiết bị và nguồn điều khiển thiết bị.



Lịch sử điều khiển thiết bị

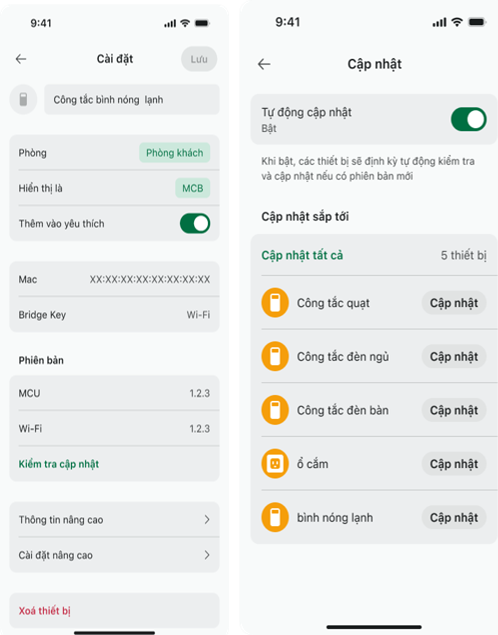

Nâng cấp Firmware OTA

Hỗ trợ tự động cập nhật phần mềm cho thiết bị trên APP.

OTA Firmware cho thiết bị

Xóa thiết bị khỏi mạng

Có 2 cách để xóa thiết bị:

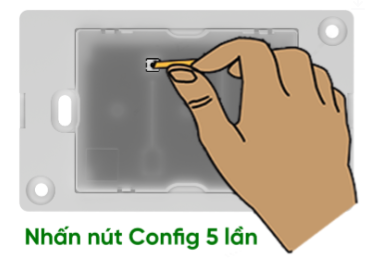

- Cách 1 : Nhấn nút config 5 lần trên thiết bị

Xóa thiết bị

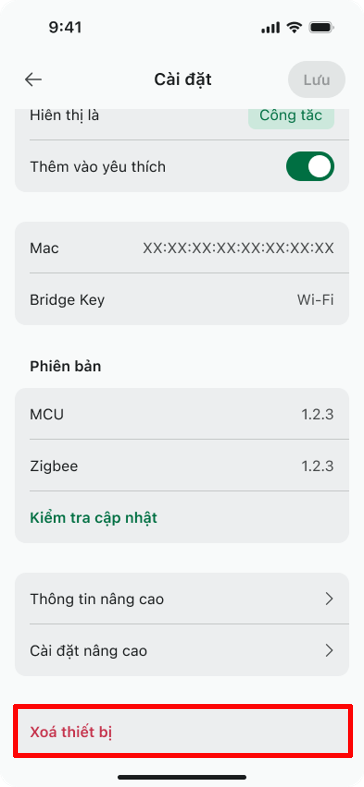

- Cách 2: Xóa thiết bị khỏi App

Xóa thiết bị trên App

Reset Factory thiết bị

- Tất cả cài đặt nâng cao sau sẽ bị xóa khi thực hiện Reset Factory thiết bị

        + Khóa cảm ứng trên App

        + Đổi màu led hiển thị

        + Chọn loại cửa cuốn

        + Cài đặt hành trình

- Chỉ thực hiện được ở dưới thiết bị

- Nhấn giữ nút config 15s cho đến khi LED của nút số 1 (OPEN) chuyển xanh đỏ 2 lần (xanh => đỏ là 1 lần) thì thả tay ra.

Reset Factory thiết bị

Khóa cảm ứng trên thiết bị

Để khóa mặt cảm ứng trên thiết bị :

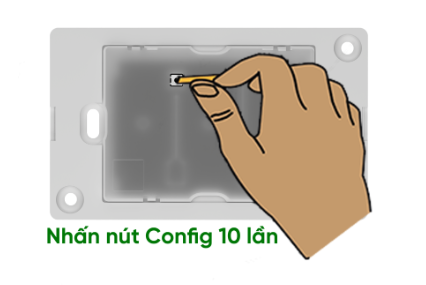

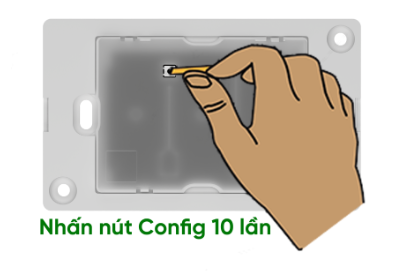

- Ta nhấn 10 lần nút config trên thiết bị.

Khóa cảm ứng thiết bị
