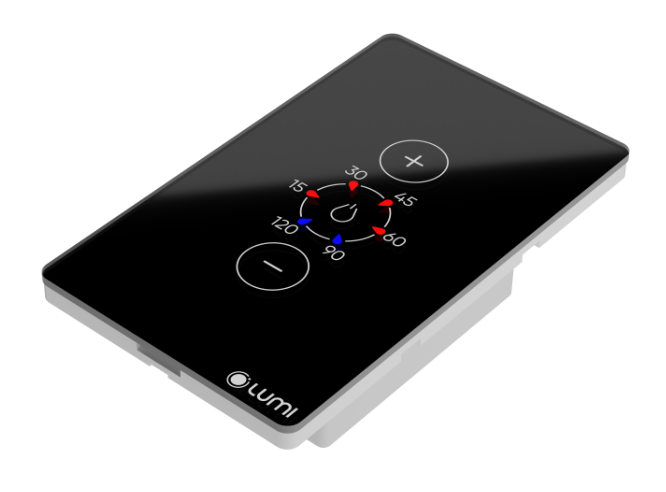

Hướng dẫn lắp đặt và cài đặt Công tắc bình nóng lạnh WIFI Lumi

Tổng quát

Mã sản phẩm: LM-SB/W

Thiết bị công tắc của Lumi hỗ trợ bật/tắt cho bình nóng lạnh.

- Giao thức truyền thông không dây WIFi.

- Hỗ trợ đóng ngắt cả 2 cực.

- Phương thức điều khiển: bằng tay, điều khiển từ xa trên ứng dụng Lumi Life+ (thông qua bộ điều khiển trung tâm) hoặc qua app Lumi IoT.

Thông số kỹ thuật

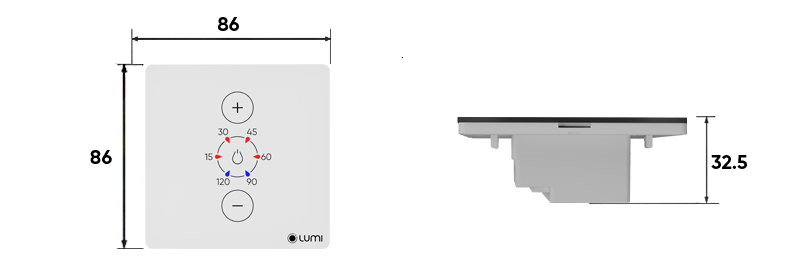

Kích thước công tắc hình vuông

Kích thước công tắc hình chữ nhật

Lắp đặt thiết bị

Trước khi lắp đặt ta cần phải thực hiện bước khảo sát hạ tầng, để đảm bảo việc lắp đặt được thuận lợi.

Đấu nối dây cho thiết bị

Chân L: Đấu dây lửa của nguồn điện.
Chân N: Đấu dây trung tính của nguồn điện.
Chân LO: Đấu với dây lửa cấp ra bình nóng lạnh.
Chân NO: Đấu với dây trung tính cấp ra bình nóng lạnh.

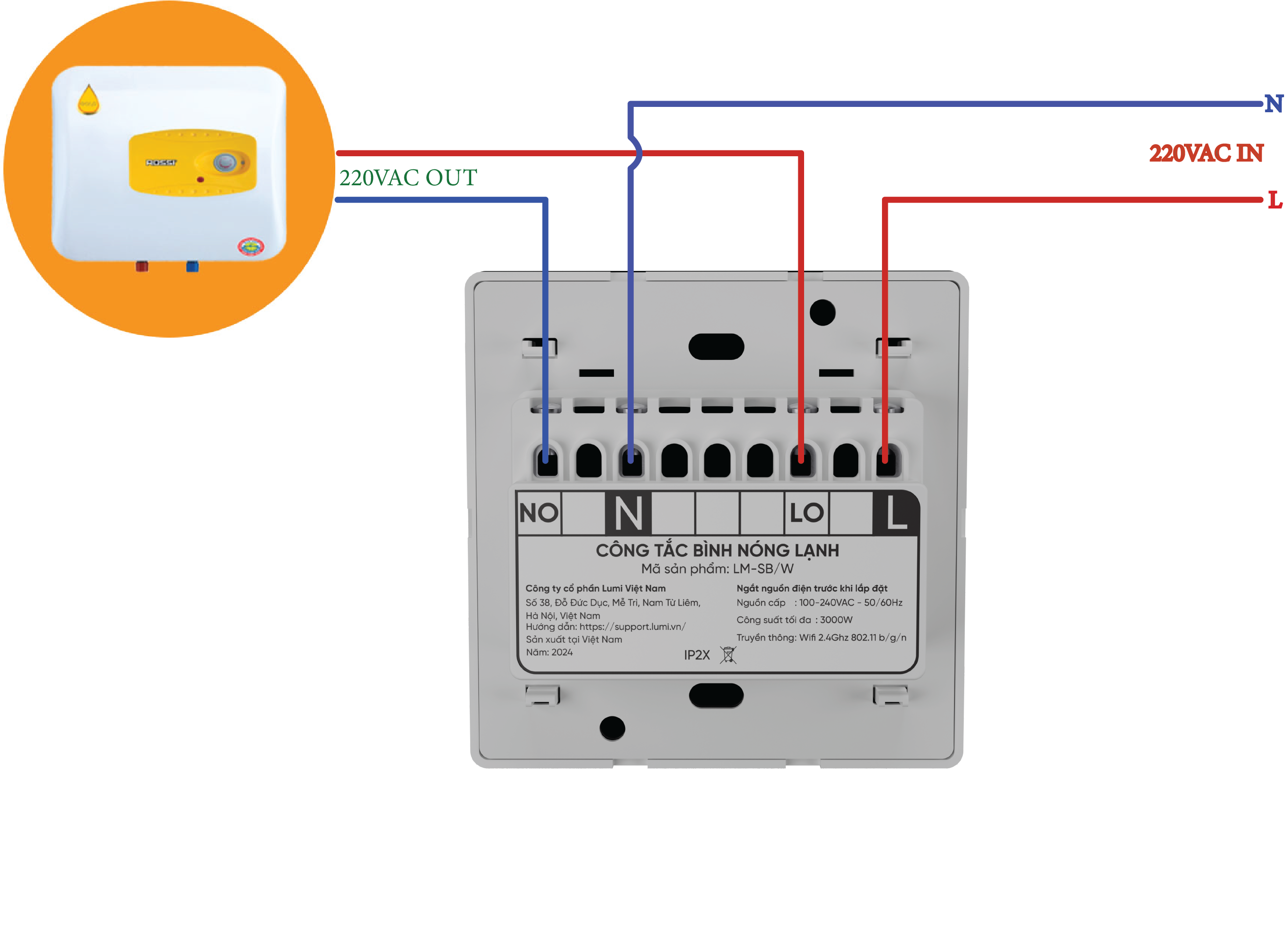

Sơ đồ đấu nối

Sử dụng thiết bị

Chế độ hoạt động

Công tắc có 2 chế độ hoạt động:

- Chế độ “mặc định”: Công tắc không khóa cảm ứng, các nút công tắc nhấn bình thường.

- Chế độ “khóa tạm thời”: Sau 15s không có thao tác thì sẽ khóa 2 nút “Tăng” và “Giảm” thời gian trên công tắc.

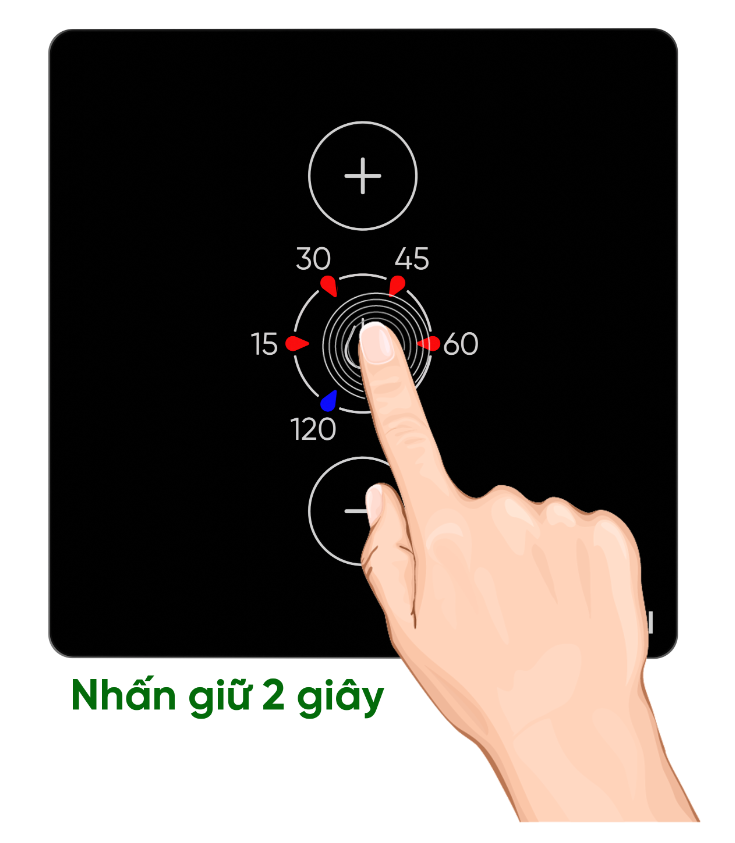

• Mở khóa 2 nút “+” và “-”: Nhấn giữ nút On/Off 2 giây thấy Led nháy hồng 1 lần thì thả tay

Mở khóa nút chức năng

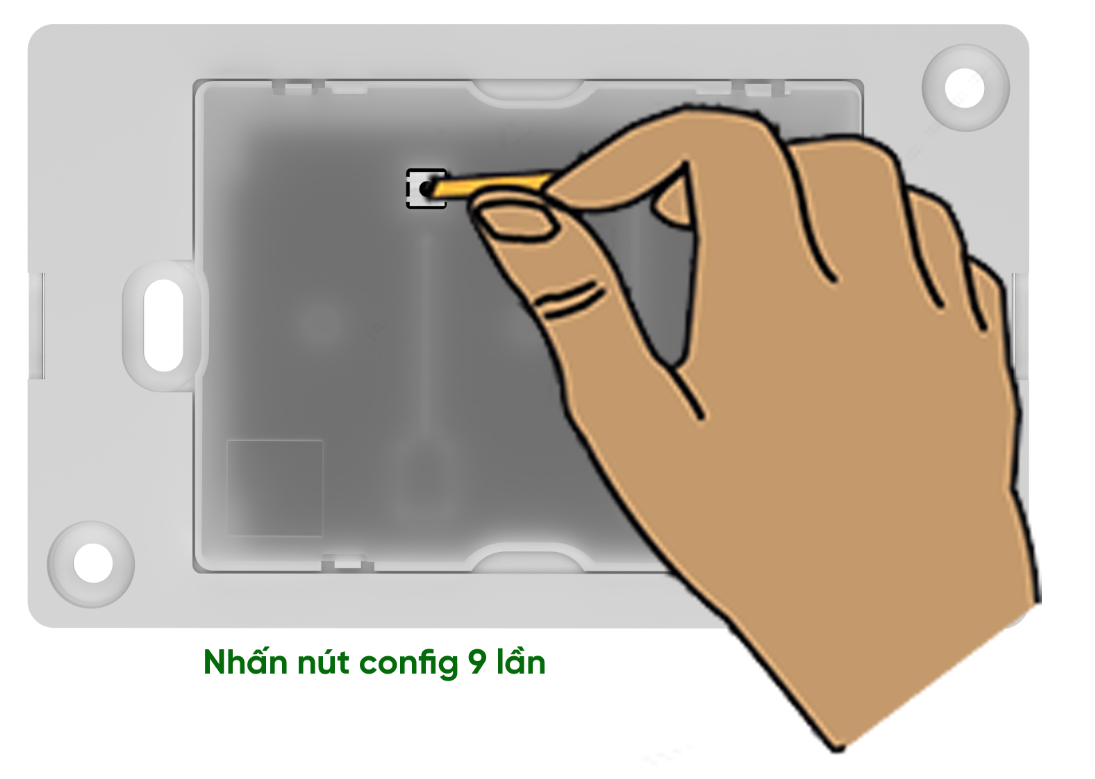

Để chuyển đổi giữa 2 chế độ : Ta thao tác nhấn 9 lần nút config

Chuyển đổi chế độ hoạt động

Tính năng tự động tắt

Công tắc bình nóng lạnh Wifi:

- Có tính năng tự động tắt sau khoảng thời gian đã định.

- Các mốc thời gian : 15, 30, 45, 60, 90, 120 phút. ( Công tắc đếm ngược, hết thời gian sẽ tự tắt)

• Nút “+” tăng thời gian.
• Nút “-” giảm thời gian.

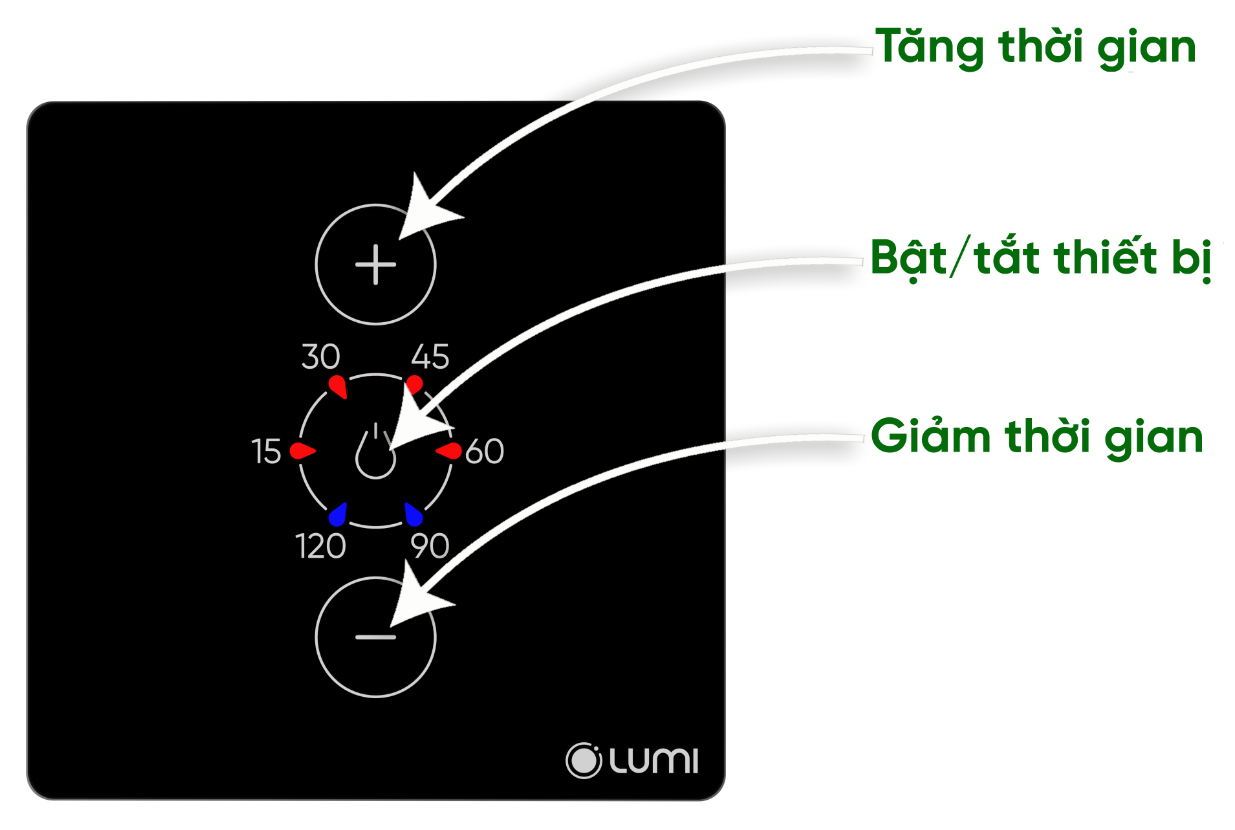

Các nút chức năng

Vòng tròn màu đỏ: trạng thái bật.
Vòng tròn màu xanh: trạng thái tắt.

Điều khiển trên app

Gia nhập App Lumi IoT

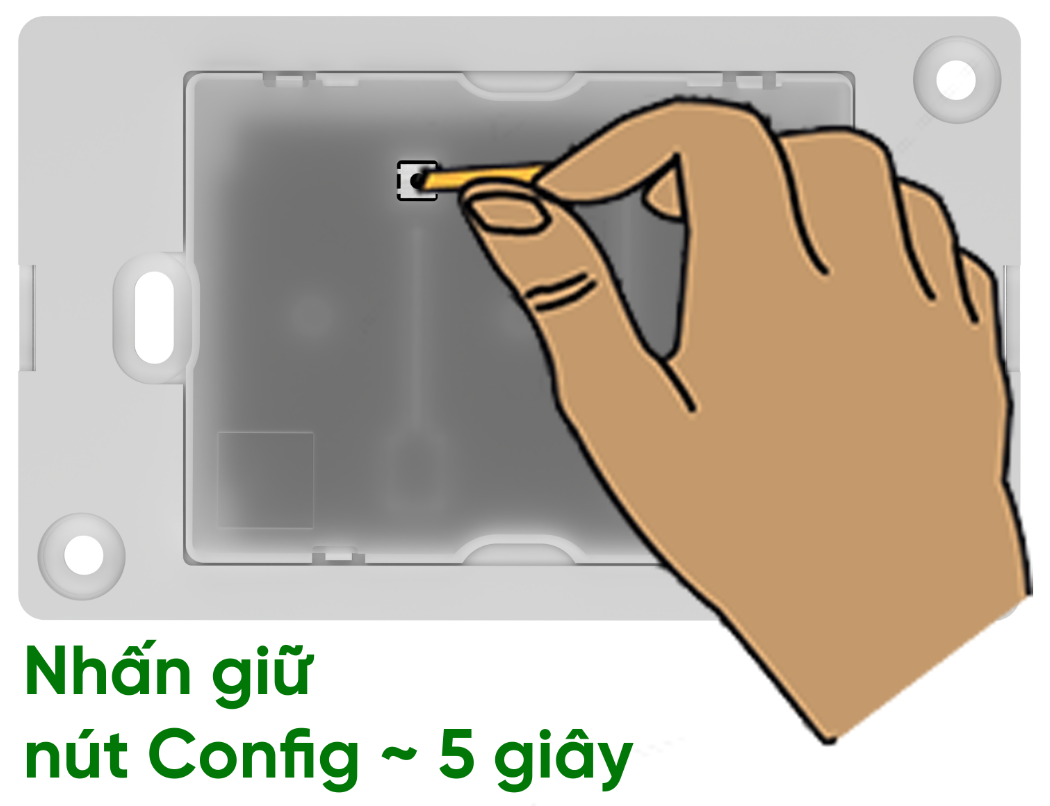

- Bước 1: Nhấn giữ nút cảm ứng bất kì ~5 giây hoặc giữ nút Config 5 giây trên thiết bị đến khi toàn bộ Led nháy hồng 2 lần thì nhả tay.

• Lúc này Led trên công tắc sẽ nháy hồng theo chu kì 2s

- Bước 2: Thêm thiết bị trên App.

Mở mạng thiết bị

Mở mạng thiết bị

Gia nhập Master

- Bước 1 : Nhấn giữ nút cảm ứng 10 giây đến khi Led nháy hồng 2 lần (lần thứ 2) thì nhả tay.

- Bước 2: -Sử dụng App bên thứ 3 để scan QR code trên thiết bị.

Gia nhập trên app Lumi Life+

Mô hình hoạt động

Tính năng nâng cao

Đo và thống kê điện năng tiêu thụ

- Thống kê điện năng tiêu thụ: theo ngày, tuần, tháng và năm.

- Có thông tin hiển thị tổng, trung bình và xem được theo từng thời điểm.

- Hiển thị thông số điện áp.

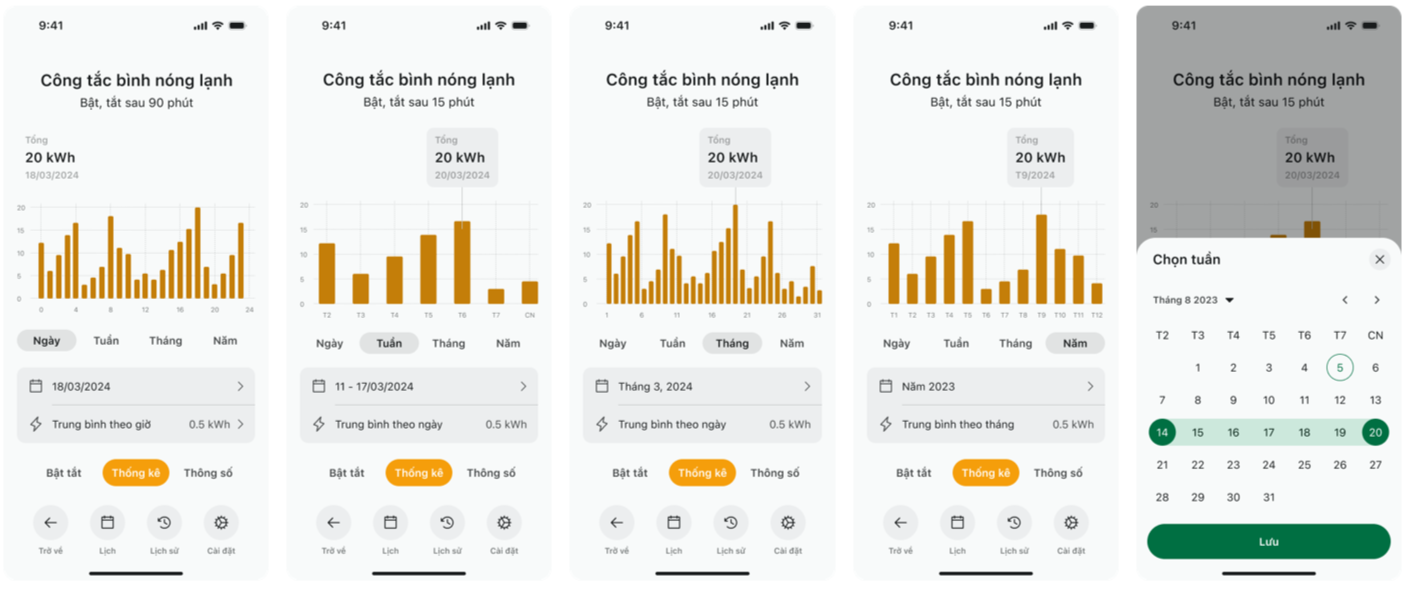

Thống kê điện năng tiêu thụ

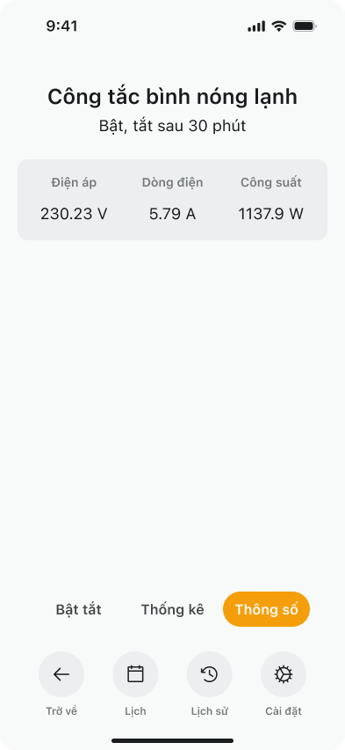

Thông số điện áp

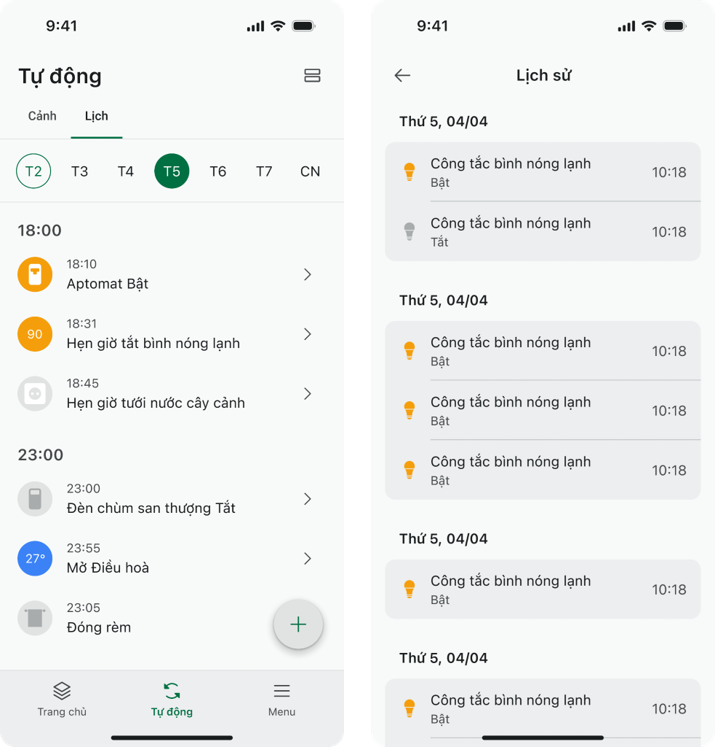

Lịch hoạt động và lịch sử thiết bị.

- Cài đặt lịch: Cho phép cài đặt lịch để tự động bật /tắt thiết bị (Khi mất internet thiết bị vẫn hoạt động theo lịch đã cài đặt)

- Hỗ trợ tối đa 10 lịch

- Lịch sử thiết bị: Hiển thị thời gian bật/tắt của thiết bị và nguồn điều khiển thiết bị

Lịch hoạt động và lịch sử thiết bị

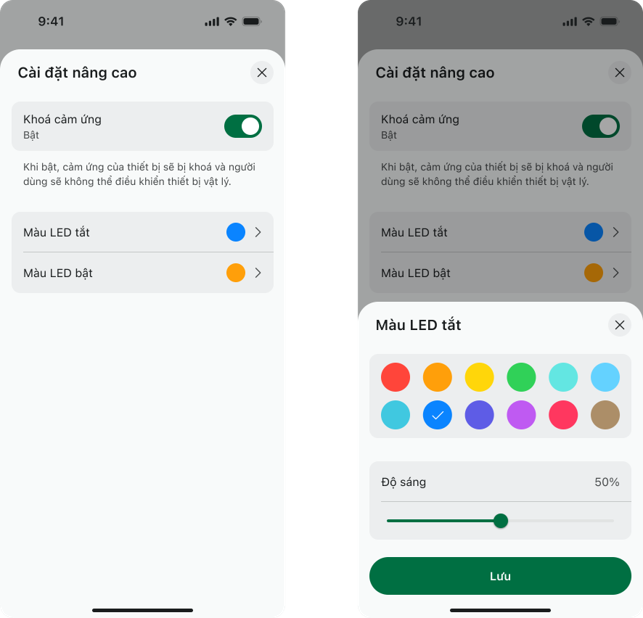

Khóa cảm ứng và thay đổi màu Led

- Thiết bị hỗ trợ khóa cảm ứng thiết bị trên app hoặc nhấn 10 lần nút config.

- Thiết bị hỗ trợ thay đổi màu Led hiển thị trên công tắc.

Khóa cảm ứng và đổi màu led

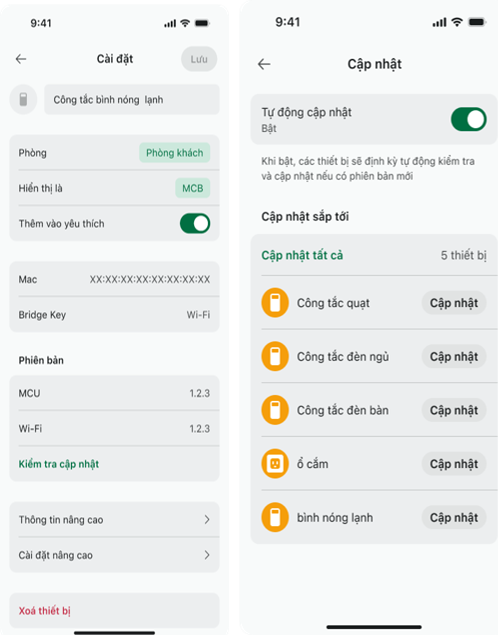

Nâng cấp Firmware OTA

- Hỗ trợ tự động cập nhật phần mềm cho thiết bị trên APP.

OTA Firmware cho thiết bị

Reset Factory thiết bị.

- Phục hồi công tắc về chế độ mặc định ta có 2 cách:

     + Cách 1 : Xóa thiết bị ra khỏi mạng trên App.

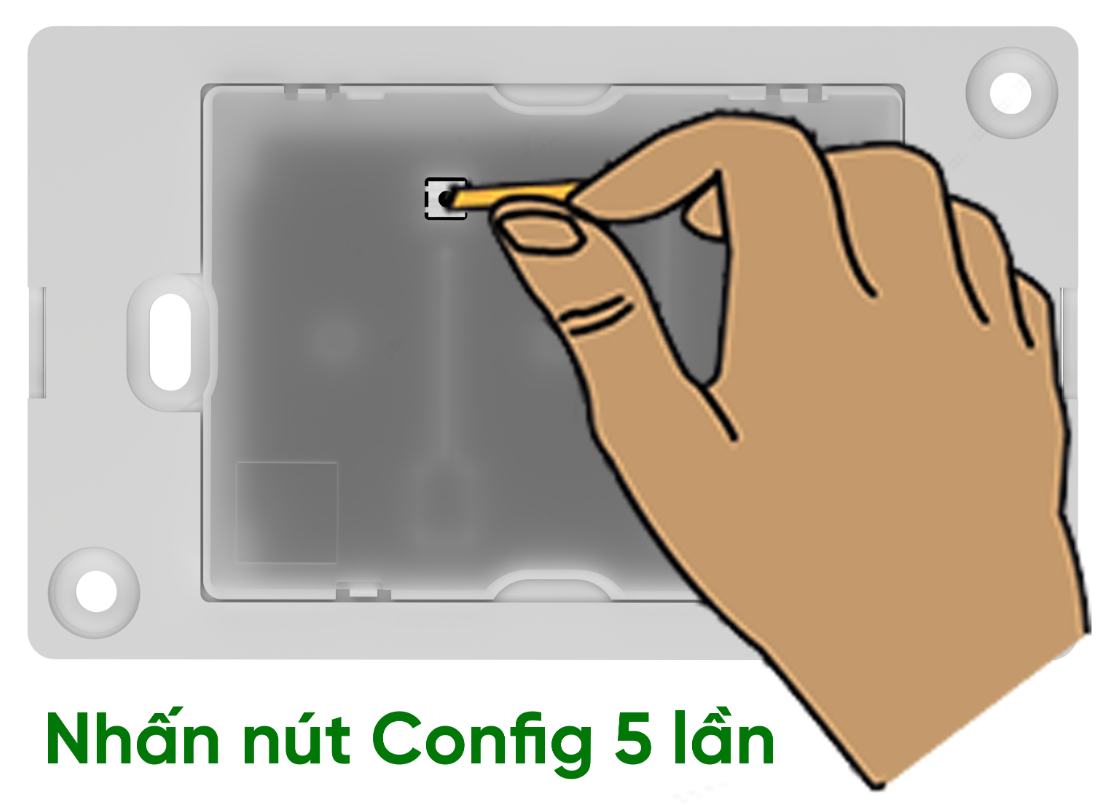

     + Cách 2 : Nhấn 5 lần nút config trên thiết bị.

Reset thiết bị

Khóa cảm ứng trên thiết bị

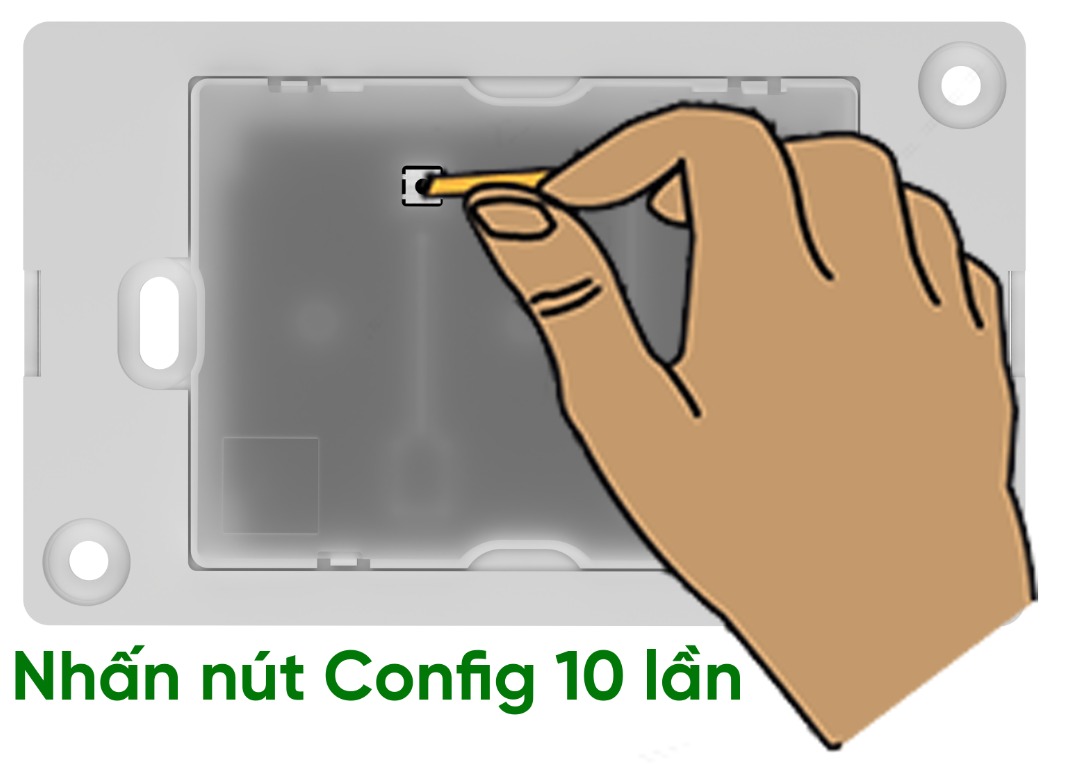

Để khóa mặt cảm ứng trên thiết bị: Ta nhấn 10 lần nút config trên thiết bị.

Khóa cảm ứng thiết bị
