Hướng dẫn lắp đặt và cài đặt Cảm biến chuyển động V2 - Bluetooth Mesh

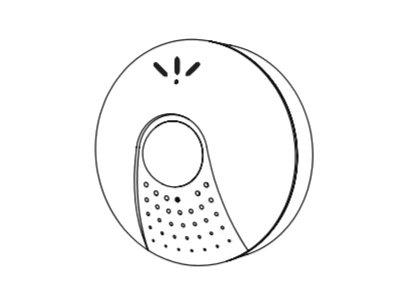

Tổng quan

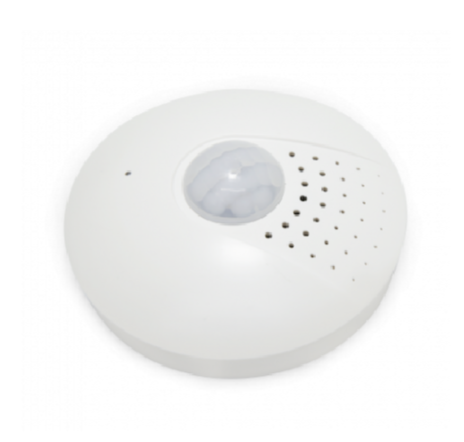

Mã sản phẩm: LM-MDB

- Kết nối không dây: Bluetooth Mesh.

- Phát hiện chuyển động.

- Đo cường độ ánh sáng, nhiệt độ, độ ẩm của môi trường xung quanh.

- Cảm biến cập nhật mức pin của thiết bị lên App Lumi Life.

- Có thể thay đổi độ trễ & độ nhạy của cảm biến.

- Các thông tin của cảm biến có thể làm đầu vào cho Rule, Cảnh, Lịch.

- Gửi lệnh điều khiển trực tiếp với các loại công tắc Bluetooth Mesh, đèn Smart Lighting, nhóm Lighting hoặc Cảnh Lighting thông qua cài đặt nâng cao.

Video chi tiết

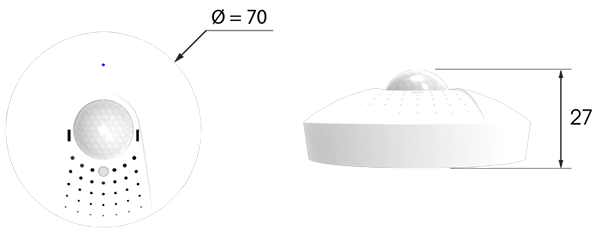

Thông số kỹ thuật

Điện áp hoạt động	Pin AAA (x3)
Kích thước (Bán kinh x C)	70 x 35mm
Truyền thông	Bluetooth Mesh
Công suất phát	10 dbm
Khoảng cách giới hạn giữa các thiết bị Zigbee	10m/40m (Khi có vật cản/không có vật cản)
Góc quét cảm biến	90 độ
Khoảng cách phát hiện chuyển động	6m
Dải đo ánh sáng	0 -> 10.000 lux
Khối lượng	90 gram
Nhiệt độ hoạt động	0 -> 50 độ C

Cài đặt sử dụng thiết bị

Cấp nguồn cho thiết bị

- Để sử dụng thiết bị, người dùng cần thực hiện thao tác mở nắp sản phẩm và lắp pin cấp nguồn cho sản phẩm.

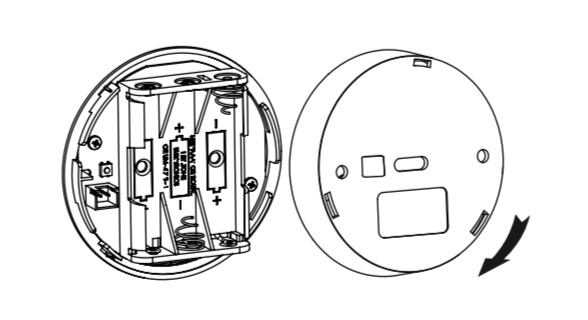

- Cầm chắc mặt đế dưới, sau đó xoay mặt trước ngược chiều kim đồng hồ để mở sản phẩm.

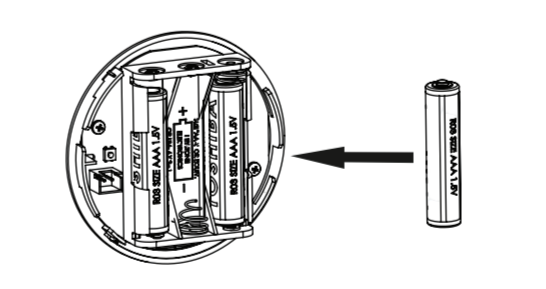

Lắp pin được cấp kèm vào khay đựng pin.

Sau khi được cấp nguồn thành công.

Ta theo dõi đèn Led ở trên vỏ thiết bị.

Thiết bị chưa cấu hình mạng - Led nháy đỏ 3 lần.

Thiết bị đã cấu hình mạng - Led nháy hồng 3 lần.

Nếu như có cảm biến nào trên thiết bị bị lỗi thi đèn Led cũng sẽ hiển thị để thông báo:

- Cảm biến ánh sáng lỗi: Led sáng đỏ trong 2 giây.

- Cảm biến nhiệt độ/độ ẩm lỗi: Led sáng xanh trong 2 giây.

- Tất cả cảm biến môi trường bị lỗi: Led sáng hồng trong 2 giây.

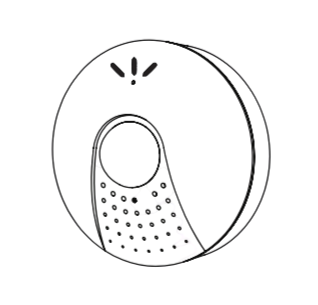

Quan sát LED trên mặt trước thiết bị



Cho thiết bị gia nhập mạng

Trước hết người dùng cần có bộ điều khiển trung tâm HC (Home Controller) và đã tạo nhà trên hệ thống.

Người dùng đăng nhập vào App Lumi Life => Chọn “Cài đặt” => Chọn “Cài đặt thiết bị” => chọn HC => Bluetooth Mesh => Chọn “Gia nhập mạng”.

(Chi tiết xem cài đặt thiết bị)

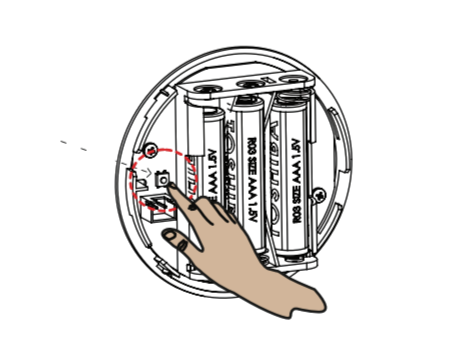

Sau khi ấn gia nhập mạng trên App, tiếp theo người dùng thao tác nhấn giữ nút Config (Ở mặt sau của sản phẩm) trong vòng 2s đến khi đèn Led nháy xanh 2 lần.

Lúc này thiết bị sẽ bắt đầu tìm kiếm mạng của HC và Led nháy đỏ chậm. Cuối cùng khi thiết bị gia nhập mạng thành công đèn Led sẽ nháy hồng 3 lần.

Trường hợp công tắc không thể gia nhập mạng, người dùng thực hiện reset thiết bị để quay về chế độ ban đầu.

- Trong 1 phút mà thiết bị không tìm được mạng thiết bị sẽ nháy đỏ 3 lần, sau đó dừng tìm kiếm mạng

- Trong mạng Bluetooth của HC/LC bắt buộc phải có một thiết bị là Router (Như đèn Smart Lighting hoặc công tắc Bluetooth), sau đó mới có thể cho cảm biến nhập mạng.

Nhấn giữ 2s

Sử dụng thiết bị trên ứng dụng Lumi Life

Sau khi thiết bị gia nhập mạng thành công, ta sẽ có 5 icon thể hiện cho thiết bị ở trên App bao gồm:

     - Chuyển động

     - Ánh sáng

     - Nhiệt độ

     - Độ ẩm

     - Mức % pin

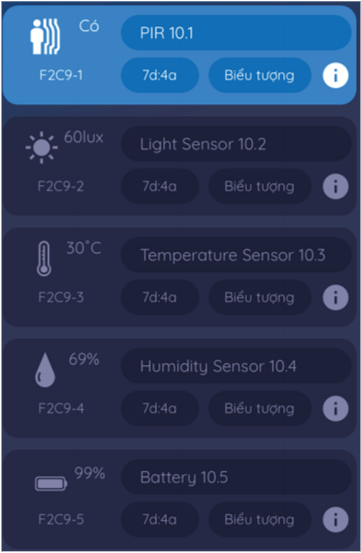

Giao diện icon thiết bị trên App

Cập nhật phát hiện chuyển động

Khi phát hiện có chuyển động:

- Nếu thiết bị đã được cấu hình vào mạng:

Pin yếu < 20%:

Led nháy xanh 5 lần

Pin tốt > 20%:

Led nháy xanh 1 lần - phát hiện có chuyển động liên tục.

Led nháy xanh 2 lần - khi cảm biến đang từ trạng thái không chuyển động -> có chuyển động.

- Nếu thiết bị chưa được cấu hình vào mạng:

Pin yếu < 20%:

Led nháy đỏ 5 lần

Pin tốt > 20%:

Led nháy đỏ 1 lần - phát hiện có chuyển động liên tục.

Nháy đỏ 2 lần - khi cảm biến đang từ trạng thái không chuyển động -> có chuyển động.

Led nháy mỗi khi phát hiện chuyển động

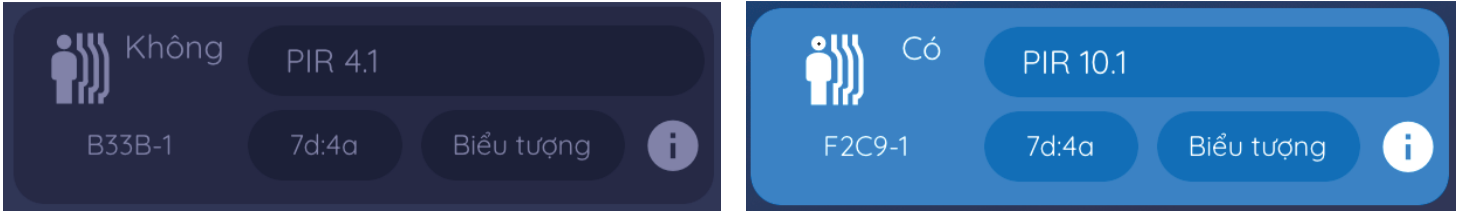

Icon trên App khi phát hiện có chuyển động/ không chuyển động

Cập nhật thông tin môi trường

Mặc định cứ 30p là thiết bị sẽ gửi toàn bộ thông tin môi trường lên App Lumi Life. Nếu như người dùng muốn lấy luôn mọi thông tin của cảm biến tại thời điểm đó thì có thể nhấn 1 lần nút Config.

- Nếu thiết bị đã được cấu hình vào mạng:

Pin yếu < 20%: Led nháy xanh 5 lần.
Pin tốt > 20%: Led nháy xanh 1 lần.

- Nếu thiết bị chưa được cấu hình vào mạng:

Pin yếu < 20%: Led nháy đỏ 5 lần.
Pin tốt > 20%: Led nháy đỏ 1 lần.

Nhấn 1 lần nút Config để cập nhật mọi thông tin của thiết bị

Cài đặt nâng cao

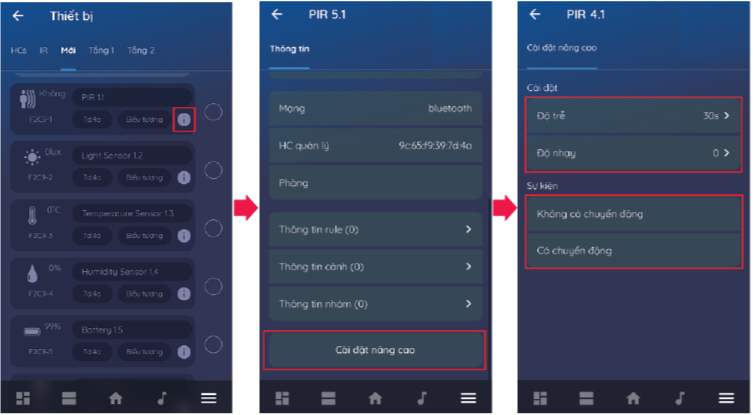

Truy cập vào giao diện "Cài đặt nâng cao"

- Do cảm biến là thiết bị chạy pin - luôn ngủ, nên mỗi lần xong một lượt cấu hình ta cần phải đánh thức cảm biến dậy để nhận bản tin cấu hình từ HC.

- Hoặc ta có thể bấm liên tiếp 5 lần nút Config để đưa thiết bị vào chế độ cấu hình (Config Mode - Led nháy hồng 3 lần), lúc này thiết bị sẽ thức dậy liền trong 1 phút giúp người dùng có thể thao tác thuận tiện hơn.

Nhấn 1 lần nút Config để đánh thức thiết bị hoặc nhấn nhanh 5 lần để vào Config Mode

Cấu hình điều khiển trực tiếp (Binding)

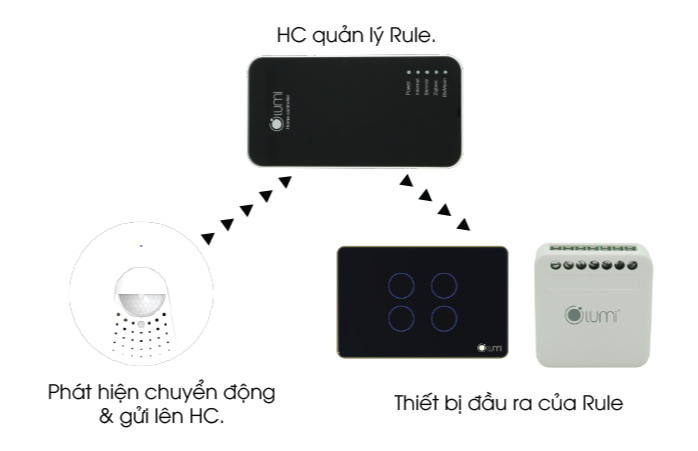

Một trong những ứng dụng phổ biến của cảm biến đó là bật/tắt thiết bị mỗi khi phát hiện có chuyển động (Cửa thang máy, nhà vệ sinh...).

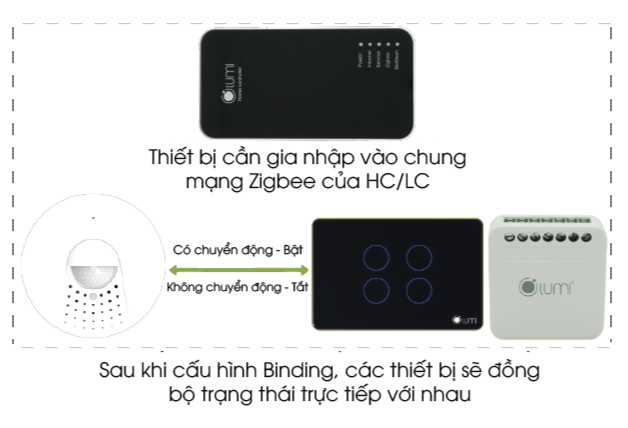

Thông thường ta có thể tạo Rule, tuy nhiên để giảm tải hoạt động rule trên HC, với những ứng dụng đơn giản như này. Ta có thể cấu hình tính năng nhóm Binding, với chức năng này cảm biến có thể gửi trực tiếp lệnh điều khiển tới các dòng thiết bị như công tắc bật/tắt, Module In Out Bluetooth Mesh

Các thiết bị phải nằm trong cùng một hệ thống mạng Bluetooth Mesh (của HC/LC) thì mới có thể cấu hình Binding với nhau.

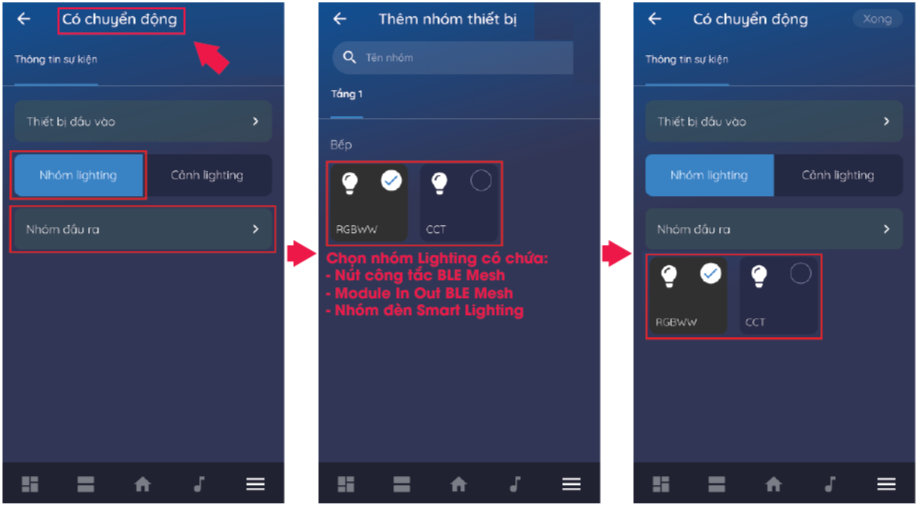

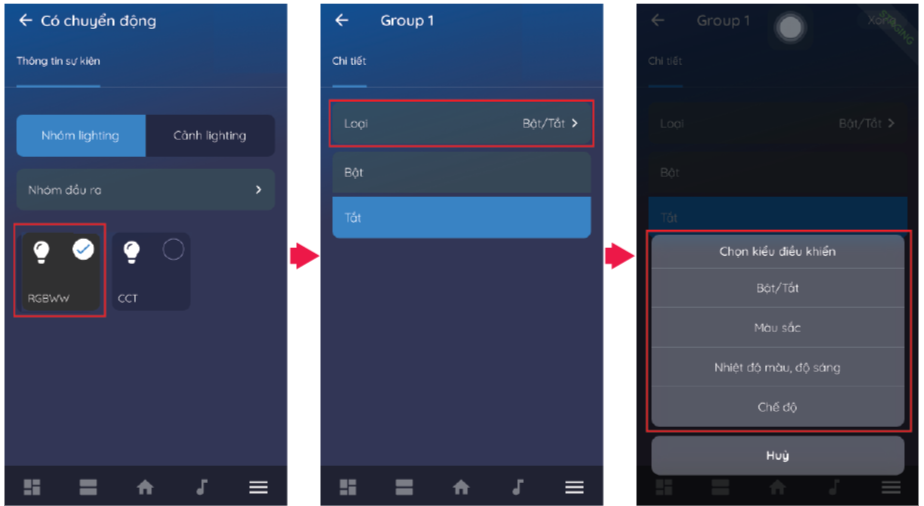

Cài đặt sự kiện kích hoạt Nhóm Lighting

Đầu ra cho sự kiện nâng cao "Có chuyển động" là Nhóm Lighting

Lựa chọn trạng thái Nhóm Lighting mỗi khi sự kiện được kích hoạt (Mỗi loại thiết bị sẽ có trạng thái khác nhau)

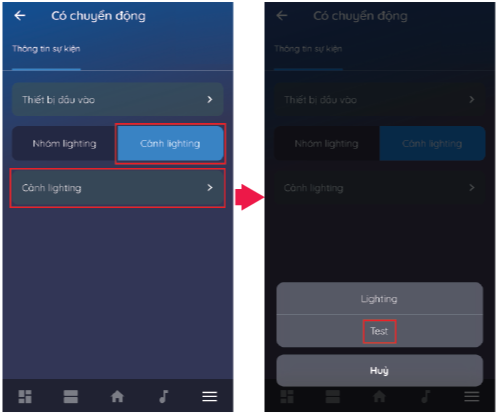

Cài đặt sự kiện kích hoạt Cảnh Lighting.

Đầu ra cho sự kiện nâng cao "Có chuyển động" là Cảnh Lighting

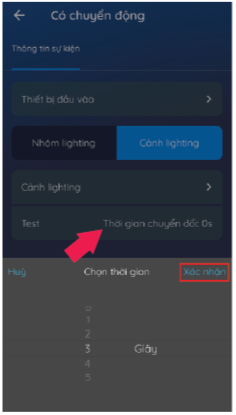

Khi cài đặt Cảnh Lighting làm cảnh đầu ra, người dùng sẽ có thêm một lựa chọn đó là “Thời gian chuyển đổi”.

Đây là khoảng thời gian thiết bị sẽ thay đổi từ trạng thái hiện tại thới trạng thái được cài đặt (Tối đa là 5 giây).

VD: Mất 5 giây để tăng từ độ sáng 10% (mức hiện tại) lên độ sáng 100%.

Thời gian chuyển đổi chỉ áp dụng cho việc chuyển đổi màu sắc, nhiệt độ màu hoặc tăng/giảm độ sáng (dim).

- Một sự kiện có thể kích hoạt tối đa là 5 Nhóm Lighting hoặc 1 Cảnh Lighting

- Sự kiện nâng cao không hỗ trợ kích hoạt các công tắc Bluetooth Mesh hay đèn Smart Lighting đơn lẻ (Bắt buộc đèn phải nằm trong Nhóm Lighting)

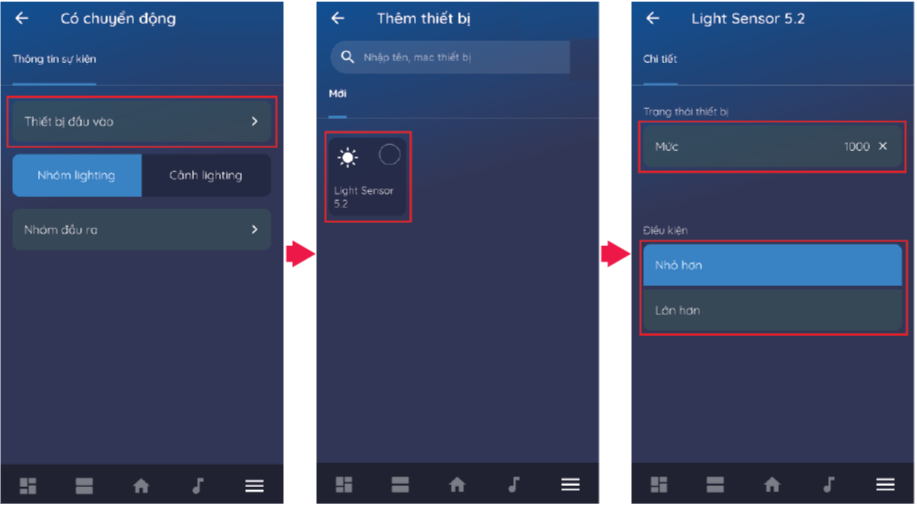

Đầu vào cảm biến ánh sáng

Người dùng có thể thêm cảm biến ánh sáng làm điều kiện kèm theo sự kiện bắt chuyển động điều kiện

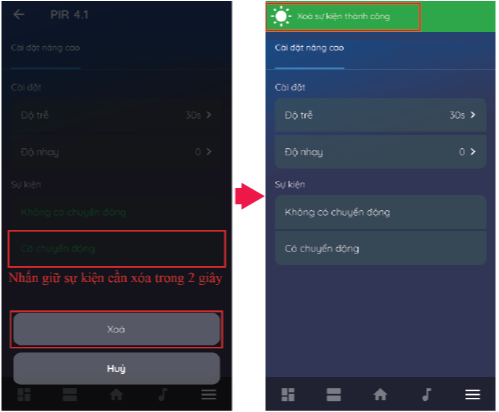

Xóa sự kiện nâng cao

Xóa sự kiện nâng cao đã cài đặt

Cấu hình độ trễ & độ nhậy

- Độ nhạy: Độ nhạy khi quét chuyển động của cảm biến

- Độ trễ: Tính từ lúc phát hiện có chuyển động đến sau bao nhiêu lâu mà không có thêm sự kiện nào khác, thì cảm biến sẽ báo về là không có chuyển động.

Cấu hình độ trễ bằng nút Config

Nhấn nhanh nút Config 2 lần. Sau đó quan sát Led:

       - Led sáng xanh: Độ trễ 30 giây.

       - Led sáng đỏ: Độ trễ 120 giây.

       - Led sáng hồng: Độ trễ 300 giây.

Cấu hình trên App Lumi Life

Sau khi truy cập vào giao diện “Cài đặt nâng cao”.

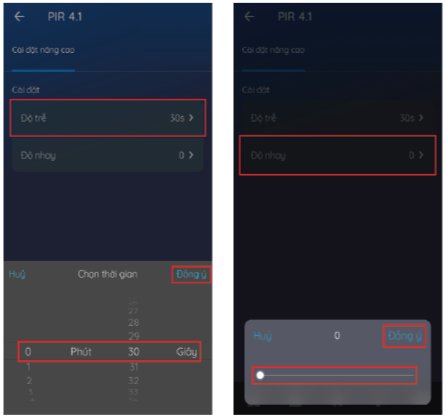

Cài đặt độ trễ & độ nhạy trên App --> Nhấn "Đồng ý"

Reset thiết bị

Để reset thiết bị, đầu tiên ta cần mở vỏ ở mặt sau của sản phẩm.



Mở mặt sau của thiết bị

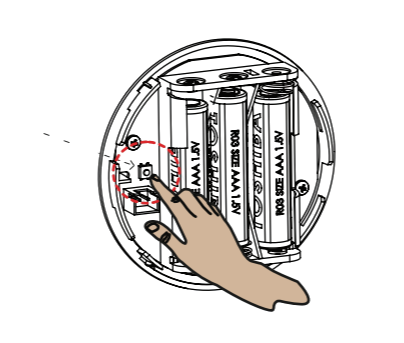

Sau đó nhấn giữ nút Config trong vòng 5 giây đến khi Led sáng hồng thì thả tay.

Nhấn giữ nút Config trong 5s

Khi thiết bị được reset thành công thì đèn Led trên vỏ thiết bị sẽ nháy hồng 2 lần.

Led nháy hồng 2 lần

Lắp đặt và hoàn thiện sản phẩm

Bước 1: Cấp nguồn thiết bị.

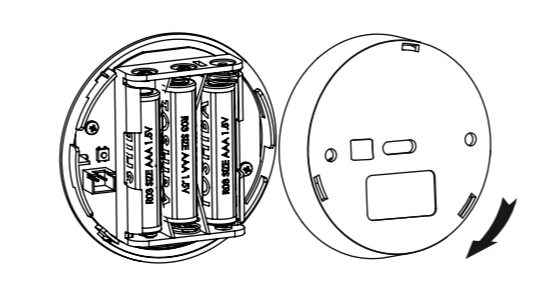

Xoay mặt trước ngược chiều kim đồng hồ để mở sản phẩm.

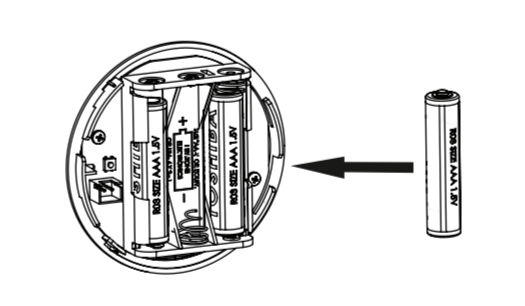

Lắp pin được cấp kèm vào khay đựng pin trên thiết bị.

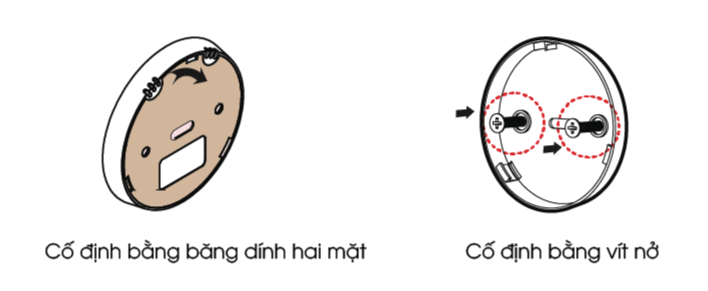

Bước 2: Cố định mặt đế

Thiết bị thiết kế với 2 tùy chọn: cố định bằng băng dính 3M hoặc vít nở.

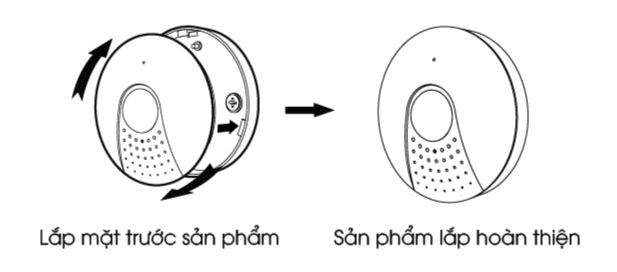

Bước 3: Hoàn thiện

Xoay mặt trước theo chiều cùng kim đồng hồ.

Ngàm nhỏ ở mặt sau tương ứng với rãnh nhỏ ở mặt trước. Thiết bị được thiết kế chỉ 1 vị trí có thể xoay ăn khớp giữa mặt trước và mặt sau.

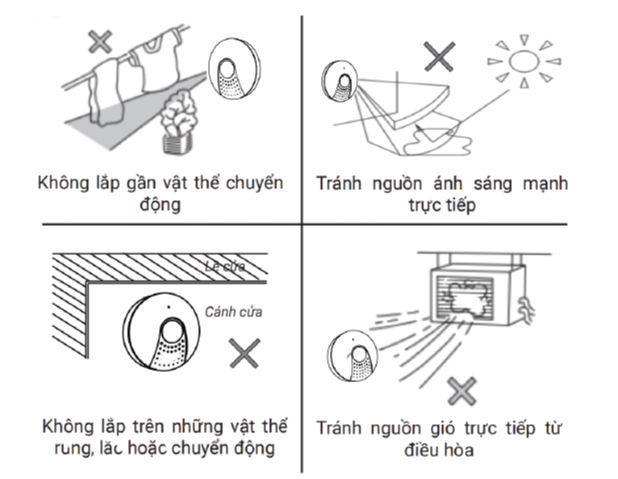

Lưu ý khi lắp đặt sản phẩm

Đây là thiết bị lắp ở trong nhà không khuyến khích lắp đặt, sử dụng ngoài trời

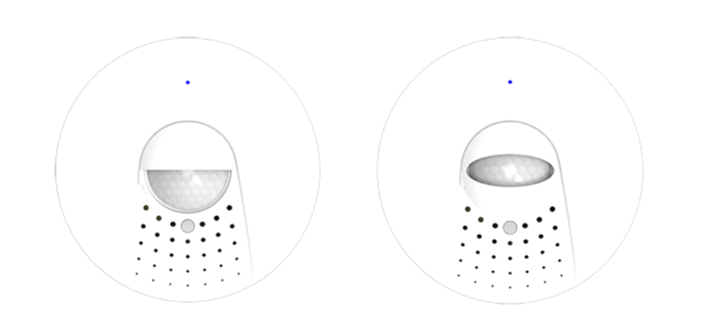

Phụ kiện mắt che

Sản phẩm được đóng gói kèm 2 phụ kiện mắt che cảm biến để có thể linh hoạt theo nhu cầu của người dùng.

Phụ kiện mắt che cảm biến

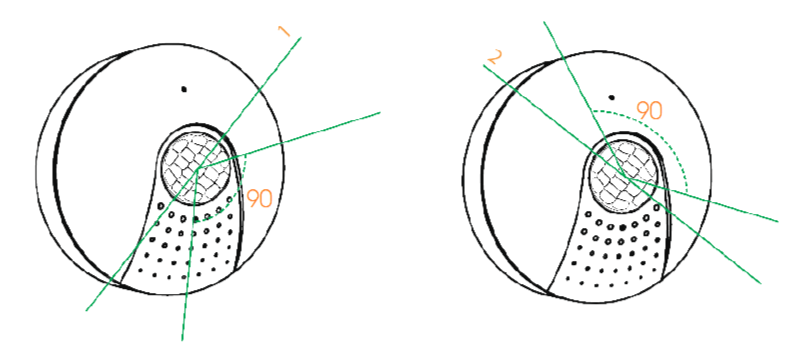

Góc quét của cảm biến

Mắt cảm biến sẽ có 2 góc quét rộng nhất lên tới 90 độ sẽ được bố trí theo hình chữ X tương ứng với những hình vuông được sắp xếp trên mắt cảm biến.

Góc quét của mắt cảm biến

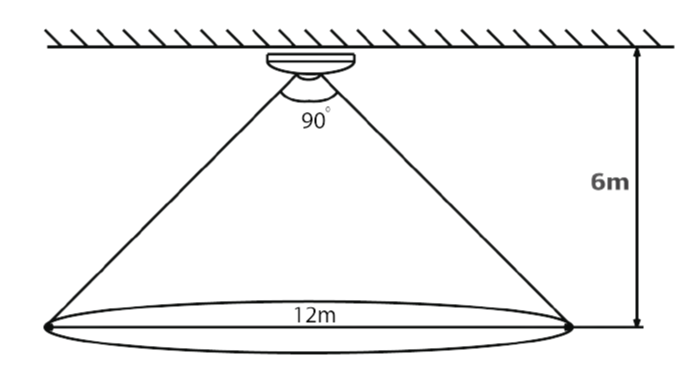

Vùng quét của cảm biến

Trong vùng quét này thiết bị sẽ cảm ứng tốt nhất

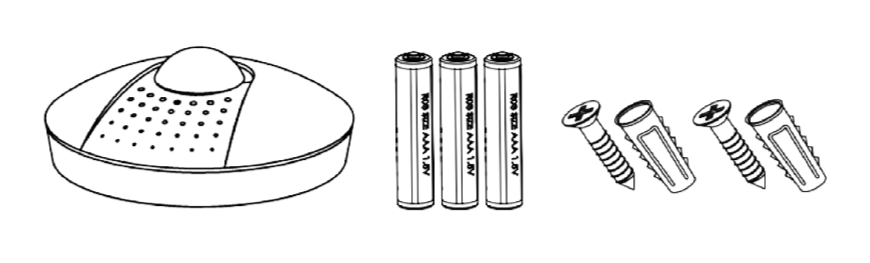

Đóng gói sản phẩm

Thiết bị đóng gói kèm 3 viên Pin AAA
